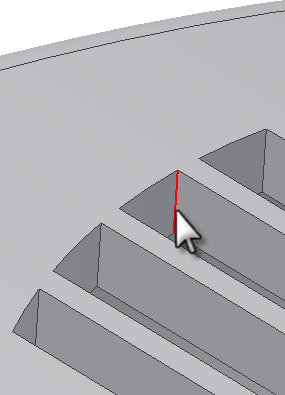

Tutti gli spigoli verticali della griglia verranno raccordati nel modo illustrato nella seguente immagine.
La lavorazione raccordo con regola ha lo scopo di raccordare un'intera lavorazione in base a regole predeterminate. È pertanto possibile raccordare l'intera griglia senza dover selezionare singoli spigoli.
Nella seguente sequenza verranno definite le regole che consentono di raccordare l'intera griglia con pochi clic.
- Nel browser, disattivare la Visibilità del solido inferiore senza la griglia. Ruotare la parte con la lavorazione griglia verso la faccia interna del solido.Suggerimento: Il menu contestuale include tre comandi per la visualizzazione dei corpi: Visibilità, Mostra tutto e Nascondi altro.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Parte plastica
Raccordo con regola
.- Usare il menu a discesa per impostare Origine su Faccia.

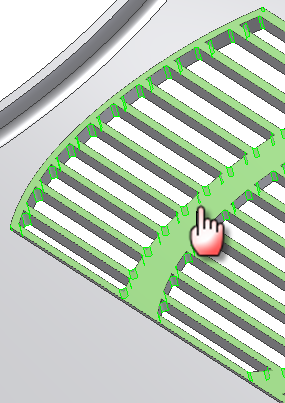

- Selezionare la faccia curva interna della griglia come illustrato nella seguente immagine.
- Impostare il Raggio su 0,5 mm.
- Impostare la Regola su Spigoli incidenti.
- Selezionare l'Asse Y nella cartella Origine per specificare la direzione.
- Impostare la tolleranza su 1 grado.
- Fare clic su OK. Sono stati creati 128 raccordi con regole e un paio di clic.
Nota: Il raccordo con regole può essere usato in un file di parti su ogni tipo di lavorazione. Non è pensato esclusivamente per le parti in plastica.
