Nella sezione seguente verrà creata la lavorazione griglia plastica.
- Nel browser attivare la Visibilità di GrillSketch.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Parte in plastica
Griglia
. - Attivare la scheda Contorno, quindi selezionare il profilo chiuso esterno nella finestra grafica come illustrato nell'immagine seguente. Se non viene selezionato automaticamente il corpo più vicino allo schizzo, selezionare il solido di destinazione.
- Spessore = 0 mm
- Altezza = 2 mm
- Altezza esterna = 0 mm
Ignorare la scheda Isola. Questo schizzo non contiene un contorno chiuso per un'isola. Nella seguente immagine viene illustrato un esempio di isola.
- Attivare la scheda Nervatura, quindi selezionare le linee.
- Spessore = 2,5 mm
- Altezza = 1,3 mm
- Offset superiore = 0,2 mm

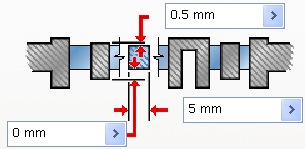

- Attivare la scheda Rinforzo, quindi selezionare gli archi.
- Offset superiore = 0,5 mm
- Spessore = 5 mm
- Offset inferiore = 0 mm
- Fare clic su OK per creare la griglia.
