Estendi o contrai corpo: riferimenti

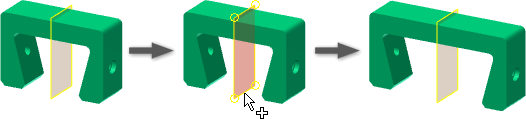

Nell'ambiente di modellazione dei solidi, estende o contrae un solido di base lungo un asse. Il solido di base viene ridimensionato perpendicolarmente rispetto al piano selezionato. L'operazione di estensione o contrazione di un solido di base non aggiunge una nuova lavorazione.

Accesso

Fare clic con il pulsante destro del mouse sul componente nel browser, e selezionare Modifica solido per attivare l'ambiente di solidi. Quindi fare clic su scheda Modifica solido di base gruppo Modifica Estendi o contrai corpo .

Piano

Seleziona un piano di lavoro o una faccia piana per identificare la sezione rispetto alla quale il solido di base viene esteso o contratto.

Estendi o contrai

Specifica se il solido di base si estende o si contrae in modo uniforme su entrambi i lati del piano selezionato in base alla distanza specificata.

Distanza

Specifica la distanza di estensione o contrazione del solido di base. È possibile digitare un valore numerico o un'equazione.
