Aggiunta di carichi

Per simulare le condizioni in cui potrà operare l'oggetto progettato, si aggiungono carichi di forza nelle aree in cui verranno esercitate tali forze. È possibile utilizzare diversi tipi di carico. I tipi di carico disponibili sono illustrati nell'elenco seguente.

Nota: Utilizzare la Guida simulazione per assistenza durante l'applicazione di carichi.

	Carico	Informazioni relative al carico

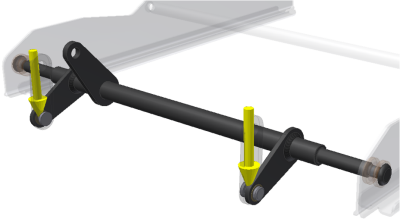

	Forza	Applicare una forza ad un gruppo di facce, spigoli o vertici. Quando la posizione della forza è rappresentata da una faccia, la direzione viene impostata automaticamente sulla perpendicolare della faccia. La forza punta verso l'interno della parte. Definire le facce piane della direzione, gli spigoli retti e gli assi.
	Pressione	La pressione viene applicata uniformemente e agisce in modo perpendicolare rispetto alla superficie su tutte le posizioni della superficie. Applicare la pressione solo alle facce.
	Carico cuscinetto	Applicare il carico cuscinetto solo alle facce cilindriche. Per impostazione predefinita, il carico è applicato lungo gli assi del cilindro e la direzione del carico è radiale.
	Momento	Applicare il momento solo alle facce. Definire la direzione mediante le facce piane, gli spigoli retti, due vertici e gli assi.
	Carichi del corpo	Specifica l'accelerazione lineare per il modello, utilizzando come input una faccia. Le selezioni cilindriche forniscono una direzione assiale. È possibile applicare solo un carico del corpo per analisi.
	Gravità	Specifica la direzione del carico gravitazionale nel modello. Selezionare una faccia per definire la direzione o utilizzare Componenti di vettore per definire in modo preciso la direzione. Le selezioni cilindriche forniscono una direzione assiale.

Aggiunta di un carico

1. Fare clic sul comando di carico corrispondente al tipo di carico da aggiungere.
2. Il comando di selezione è attivo, per cui è possibile selezionare la geometria appropriata per il carico da definire.
3. Specificare i parametri del carico. Se necessario, espandere la finestra di dialogo per accedere alle impostazioni avanzate.

Fare doppio clic sul nodo del carico nel browser per modificarlo. In alternativa, è possibile fare clic con il pulsante destro del mouse sul nodo del carico e scegliere Modifica vincolo [tipo].
