Ora si aggiungeranno i nodi alle travi selezionate nella struttura del telaio. I nodi personalizzati vengono utilizzati per definire i carichi, i vincoli, i cedimenti e i collegamenti rigidi.
- Nel gruppo Connessioni fare clic su Nodo personalizzato

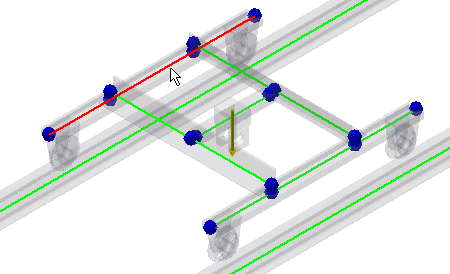

. La visualizzazione esposta (HUD) viene impostata come metodo di modifica di default e viene richiesto di selezionare una trave in cui posizionare i nodi personalizzati. - Selezionare la trave come illustrato nell'immagine.
- Immettere 170 mm nel campo di modifica Offset, quindi fare clic su
. Ripetere la stessa procedura per inserire un secondo nodo personalizzato per la stessa trave. Fare clic sul comando Nodo personalizzato , selezionare la trave, immettere 2330 mm, quindi fare clic su . - A questo punto è possibile inserire nodi personalizzati per la trave parallela. Nel gruppo Connessioni fare clic su Nodo personalizzato.

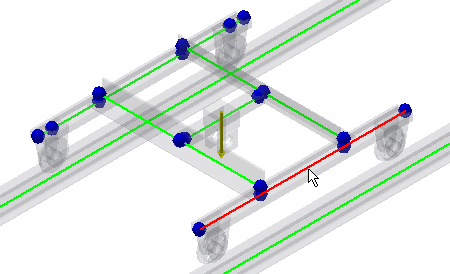

- Selezionare la trave come illustrato nell'immagine.
- Immettere 170 mm nel campo di modifica Offset, quindi fare clic su . Ripetere la stessa procedura per inserire un secondo nodo personalizzato per la stessa trave. Fare clic sul comando Nodo personalizzato , selezionare la trave, immettere 2330 mm, quindi fare clic su .
