È inoltre possibile inserire nodi personalizzati nelle guide sotto le ruote del carrello, che possono essere utilizzati in seguito per creare collegamenti rigidi.
- Nel gruppo Connessioni fare clic su Nodo personalizzato

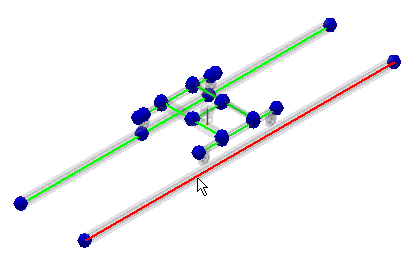

. - Selezionare la trave come illustrato nell'immagine.
- Immettere 6080 mm nel campo di modifica Offset, quindi fare clic su
. Inserire un secondo nodo personalizzato nella stessa trave. Fare clic con il pulsante destro del mouse e scegliere Ripeti Nodo personalizzato. Selezionare la stessa trave, immettere 3920 mm, quindi fare clic su . - A questo punto è possibile inserire nodi personalizzati nella trave parallela. Nel gruppo Connessioni fare clic su Nodo personalizzato.

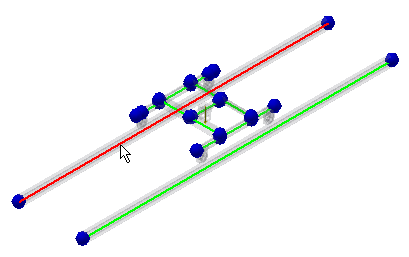

- Selezionare la trave come illustrato nell'immagine.
- Immettere 6080 mm nel campo di modifica Offset, quindi fare clic su . Inserire un secondo nodo personalizzato nella stessa trave. Fare clic con il pulsante destro del mouse e scegliere Ripeti Nodo personalizzato. Selezionare la stessa trave, immettere 3920 mm, quindi fare clic su .
Tutti i nodi necessari per l'analisi sono stati inseriti. I nodi personalizzati sono elencati nella cartella Nodi del browser. I numeri corrispondono all'ordine in cui i nodi sono stati definiti, a partire dal primo numero di nodo disponibile.
Nota: Per visualizzare il numero di ciascun nodo nella finestra grafica, fare clic sul gruppo Visualizzazione, quindi su Etichette nodo
.
.
