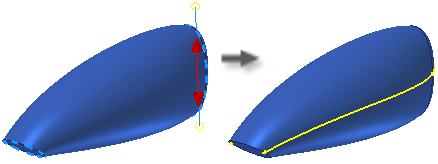

Una curva della sagoma è una curva 3D associativa che rappresenta il contorno esterno di un corpo, in base al vettore di direzione. Le facce disposte lungo la direzione di estrazione vengono ignorate.
Per creare una curva della sagoma:
- Creare o importare una parte solido.
- Nella barra multifunzione fare clic sulla
Scheda Modellazione 3D
gruppo Schizzo
Crea schizzo 3D
. - Nella barra multifunzione fare clic sulla
scheda Schizzo 3D
gruppo Disegna
Curva della sagoma
. - Selezionare il corpo.
- Selezionare un piano di lavoro, una faccia piana, uno spigolo o un asse per specificare la direzione.
- Fare clic su OK per creare la curva.
Poiché le facce piane vengono ignorate, può essere necessario aggiungere linee o spline per creare un contorno chiuso.
Per utilizzare una curva della sagoma per dividere un oggetto, generare una superficie di contorno dallo schizzo chiuso. È possibile utilizzare la superficie di contorno come comando di divisione.
Per disattivare l'associatività espandere Schizzo 3D nel browser. Selezionare la Curva della sagoma nidificata nello schizzo, fare clic con il pulsante destro del mouse sullo schizzo e scegliere Interrompi collegamento dal menu contestuale.
