Nella sezione successiva si crea una superficie di offset da utilizzare come strumento di taglio.
-

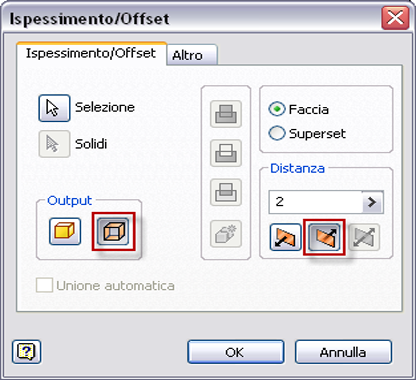

Nella scheda Modello 3D, gruppo Superficie, avviare il comando Ispessimento/Offset. - Nella finestra di dialogo, impostare l'Output su superficie e selezionare la superficie estrusa per effettuare la selezione. Impostare la direzione della nuova superficie verso l'interno del corpo. Impostare la Distanza su 2-mm. Fare clic su OK per creare la superficie.

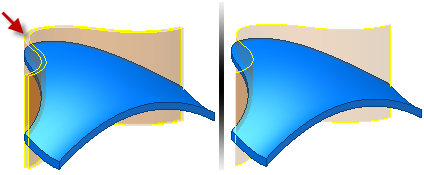

- Disattivare la visibilità della superficie estrusa.
-

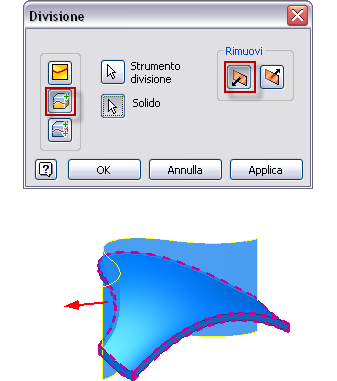

Eseguire il comando Dividi. - Selezionare l'opzione Taglio solido, quindi selezionare la superficie come Strumento divisione. Assicurarsi che il lato da rimuovere non sia rivolto verso il materiale. Nota: Ruotare il modello per verificare che la freccia del lato da rimuovere non sia rivolta verso il solido. È anche possibile selezionare la seconda direzione di rimozione e non quella indicata nella seguente immagine. Tale operazione è consentita, purché l'output sia corretto.
- Scegliere OK per rimuovere il materiale.
- Disattivare la visibilità della superficie.

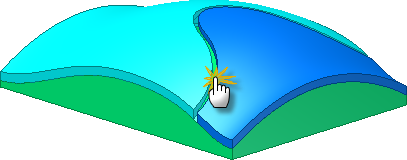

- Attivare la visibilità di tutti i corpi solidi. Notare il gioco di 2-mm tra i corpi.
- Salvare il file.
Questa operazione completa la parte dell'esercitazione relativa a spline e superfici. Per completare la parte è possibile continuare l'esercitazione.
