Il comando Specchio nella scheda Schizzo 3D consente di creare una copia speculare di una geometria dello schizzo 3D attraverso un piano.
Utilizzare prima di tutto i comandi della scheda Schizzo 3D per creare la geometria da riflettere.
- Nella barra multifunzione fare clic sulla
Scheda Schizzo 3D
gruppo Serie
Speculare
. - Selezionare la geometria di cui creare una copia speculare.
- Fare clic su Piano di riflessione nella finestra di dialogo o fare clic con pulsante destro del mouse e selezionare Continua.
- Selezionare il piano di riflessione.
- Fare clic su Applica nella finestra di dialogo per creare una copia speculare dello schizzo.

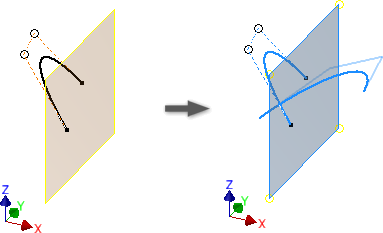

La geometria dello schizzo viene riflessa rispetto al piano di riflessione selezionato. I vincoli simmetrici vengono applicati automaticamente tra le geometrie speculari. È possibile eliminare o modificare i segmenti dopo averli riprodotti specularmente; i segmenti rimanenti restano simmetrici.
Nota: Quando le curve da equazione e la geometria inclusa vengono riflesse, viene creata una relazione principale/subordinata. La geometria di origine determina la geometria speculare.
