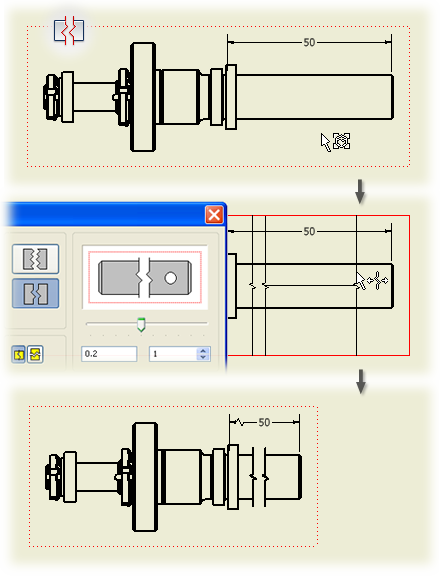

È possibile interrompere una vista quando la vista del componente supera la lunghezza del disegno e se il ridimensionamento della vista del componente, affinché sia contenuta nel disegno, la rende troppo piccola.
È inoltre possibile usare una vista spezzata quando la vista del componente contiene ampie aree di geometria non descrittiva. Ad esempio, potrebbe essere necessario annotare entrambe le estremità di un albero la cui parte centrale non presenta lavorazioni. Le viste spezzate possono essere usate in qualsiasi punto della lunghezza del componente. È inoltre possibile spezzare una vista del disegno in più punti.
Le linee di quota che attraversano una vista spezzata, in cui entrambi i punti si trovano al di fuori dell'area rimossa dall'interruzione, vengono modificate mediante un simbolo di interruzione corrispondente alle linee di interruzione della vista. Le quote che attraversano un'interruzione, in cui uno o entrambi i punti si trovano entro l'area rimossa dall'interruzione, risultano nascoste dalla visualizzazione.
È possibile usare viste con interruzioni per creare altre viste. Ad esempio, è possibile usare una vista proiettata spezzata per creare una vista in sezione spezzata.
Viste che è possibile spezzare
Le viste spezzate vengono create modificando determinate viste del disegno:
- Vista della parte
- Vista dell'assieme
- Vista proiettata
- Vista assonometrica
- Vista in sezione
- Vista di dettaglio
- Operazione di taglio
Eredità dell'interruzione
- È possibile propagare l'operazione di interruzione nella vista primaria. Durante la creazione di un'interruzione, selezionare l'opzione Propaga a vista primaria.
- Per la proiezione ortogonale le interruzioni vengono ereditate da una vista derivata per impostazione definita se la direzione della proiezione è parallela alle linee di interruzione.
- L'eredità dell'interruzione viene supportata anche dalle viste proiettate assonometriche derivate, tuttavia le interruzioni non vengono ereditate per impostazione predefinita.
