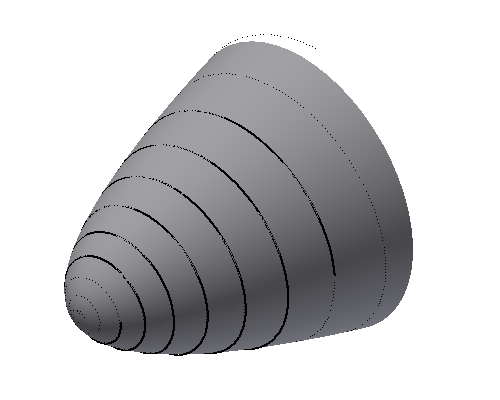

In questa sezione, è possibile creare una curva da equazione in uno schizzo 3D. Per questa curva, è possibile utilizzare le coordinate cilindriche per l'equazione. Questo schizzo 3D verrà utilizzata come traiettoria di uno sweep.
-
Creare un nuovo schizzo 2D. -
Avviare il comando Curva da equazione. - Selezionare il menu a discesa delle coordinate che mostra "Cartesiano" e selezionare "Cilindrico" per modificare il sistema di coordinate.
- Immettere i valori seguenti:
- r(t): t
- θ(t): 1800 * t
- z(t): t^2
- tmin: 0,5
- tmax: 1,7
Concludi schizzo.
