Definizione di percorsi manuali

Collegamento di un cavo Belden al percorso in un segmento singolo.

  1. Aprire Enclosure_Assembly.iam nella sottocartella Cable & Harness. È lo stesso assieme è utilizzato nell'esercitazione precedente.
  2. Attivare Harness Assembly2.
  3. Nella barra multifunzione fare clic sulla scheda Cavi e cablaggi gruppo Percorso Percorso .

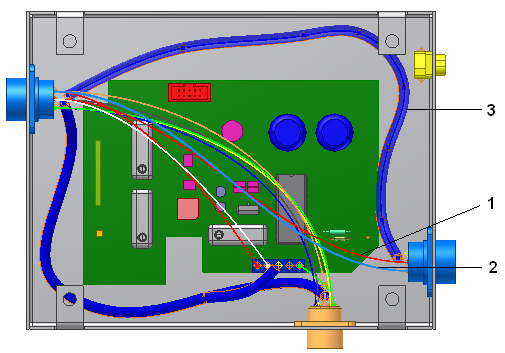

  4. Nella finestra grafica, selezionare un wire del cavo (1 o 2) da collegare al percorso.
  5. Selezionare la casella di controllo Segmento singolo (manuale).
  6. Selezionare il pulsante Primo segmento, selezionare il segmento (3) nella finestra grafica come illustrato sopra, quindi fare clic su OK.

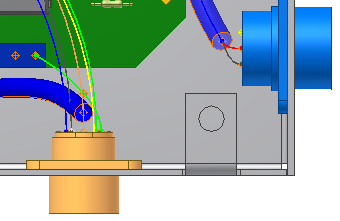

    Entrambi i wire del cavo vengono collegati simultaneamente perché i due wire rappresentano un unico cavo. Le lunghezze dei cavi e i diametri del fascio vengono aggiornati automaticamente.

    Nota: Tutti i wire del cavo sono collegati o scollegati al percorso insieme e devono avere la stessa traiettoria (collegati al percorso attraverso gli stessi segmenti) nell'assieme di cablaggio.
  7. Salvare l'assieme di cablaggio.
