Selezionare un wire e collegarlo manualmente al percorso in più segmenti.
- Fare doppio clic su Harness Assembly1 per attivarlo.
-
Nella barra multifunzione fare clic sulla
scheda Cavi e cablaggi
gruppo Percorso
Percorso

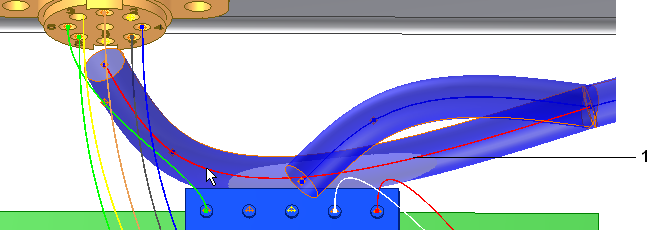

. - Nella finestra grafica, fare clic sul wire (1) come mostrato nell'illustrazione.
Nel browser, questo wire è denominato Wire1.
Nella finestra di dialogo Percorso wire, il pulsante Wire viene modificato da rosso a bianco per indicare che la selezione dei wire è completa.

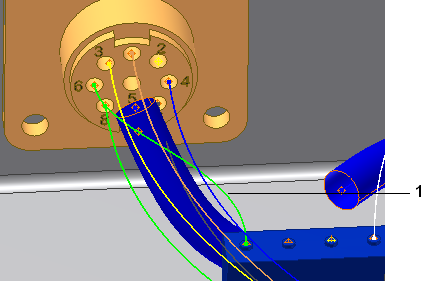

- Fare clic sul pulsante Primo segmento, quindi sul primo segmento (1) come mostrato nell'illustrazione.
Il colore del pulsante Primo segmento cambia e il pulsante Ultimo segmento risulta premuto.

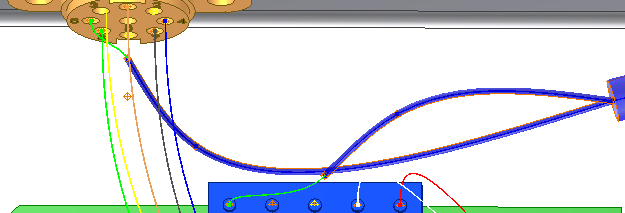

- Nella finestra grafica, fare clic sul segmento della diramazione (2) e quindi su OK.
Il wire viene collegato al percorso nel segmento principale e fuori dalla diramazione. Il diametro del segmento e la lunghezza del wire vengono calcolati automaticamente.
