Anziché utilizzare il comando Estrusione dalla barra multifunzione, dalla tastiera o dal menu comandi frequenti, la manipolazione diretta fornisce un altro metodo per la creazione di un'estrusione.

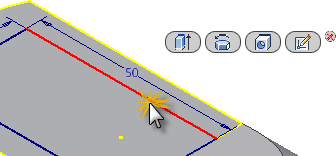

- Selezionare una qualsiasi delle quattro linee che comprendono il rettangolo dello schizzo per visualizzare la barra degli strumenti ridotta dello schizzo.
- A partire da sinistra, la barra degli strumenti ridotta dello schizzo offre i seguenti quattro comandi:
- Crea estrusione
- Crea rivoluzione
- Crea foro
- Modifica schizzo

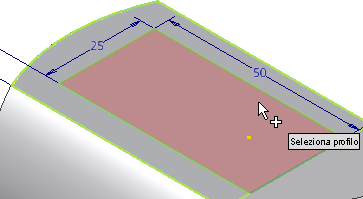

- Fare clic sul pulsante Crea estrusione e selezionare il rettangolo come profilo da estrudere. Assicurarsi di fare clic all'interno del rettangolo.
- Quando viene visualizzata la barra degli strumenti ridotta dell'estrusione, fare clic sulla freccia a comparsa sul pulsante Operazione e selezionare l'opzione Taglia
. - Osservare che la direzione di estrusione cambia automaticamente passando da Direzione 1 a Direzione 2. Inventor riconosce che il profilo dello schizzo è stato creato su una faccia di una parte ed è possibile eseguire un'operazione di taglio solo su un oggetto esistente.
- A questo punto, selezionare l'opzione Tutte le facce nel pulsante Estensioni a comparsa
e fare clic sul pulsante verde OK per completare il comando Estrusione.
La nuova lavorazione, Estrusione2, viene aggiunta nel browser Modello.
