La geometria di riferimento è composta dalle curve e dai punti dello schizzo. Viene creata mediante la proiezione di spigoli del modello, vertici o geometria di lavoro di un altro schizzo sul piano dello schizzo attivo. La geometria di riferimento è associata a geometria precedentemente creata.
La geometria di riferimento viene creata in due modi:
- Tutti gli spigoli della faccia vengono aggiunti automaticamente allo schizzo attivo come geometria di riferimento quando si crea uno schizzo sulla faccia piana di un modello.
- Il comando Proietta geometria consente di proiettare spigoli, vertici, geometrie di lavoro, punti o curve del modello da uno schizzo visibile sui piani dello schizzo attivo come geometria di riferimento.
Punto di riferimento
Le geometrie di lavoro sono geometrie di costruzione astratte usate quando la geometria non è sufficiente per creare e posizionare nuove lavorazioni. Per fissare la posizione e la forma delle lavorazioni, vincolarle alle geometrie di lavoro.
È possibile posizionare o proiettare punti di riferimento su facce di parti, spigoli lineari oppure su un arco o un cerchio. I punti di riferimento possono essere vincolati ai punti centrali di archi, cerchi ed ellissi.
Assi di lavoro

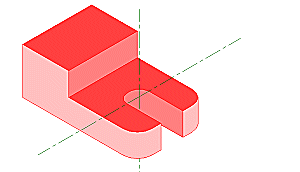

Durante la creazione di lavorazioni e assiemi, usare gli assi di lavoro per contrassegnare le linee di simmetria, le linee d'asse o le distanze tra gli assi delle lavorazioni di rivoluzione.
Piani di lavoro

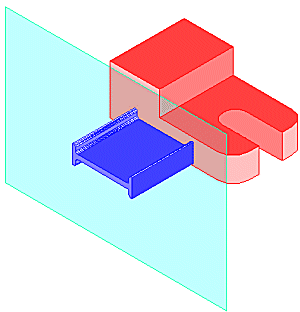

Usare i piani di lavoro per creare assi, piani di schizzo, piani di terminazione oppure per posizionare viste in sezione o piani di taglio.
Indicazioni per l'uso di un piano di lavoro:

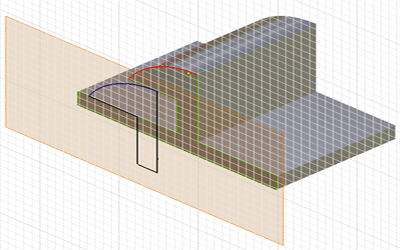

- Non è disponibile una faccia di una parte come piano dello schizzo per eseguire lo schizzo di nuove lavorazioni.
- È necessaria una posizione intermedia per definire altri piani di lavoro (ad esempio, con un'angolazione rispetto ad una faccia ad una distanza di offset specifica).
- Posizionare i piani di lavoro al centro delle forme cilindriche e usarli per ancorare le quote parametriche tra le lavorazioni cilindriche.
