Spiegatura di lavorazioni in lamiera

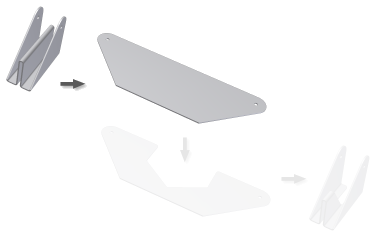

Quando si lavora in un modello in lamiera piegato con almeno un faccia piatta, usare il comando Spiega per appiattire una o più profilature o pieghe della lamiera in relazione ad una faccia di riferimento. Il comando Spiega aggiunge una lavorazione di spiegatura al browser delle parti in lamiera e consente di aggiungere altre lavorazioni alla parte appiattita del modello. È quindi possibile aggiungere una lavorazione di ripiegatura per ripiegare tutte le pieghe e le profilature spiegate o alcune di esse.

Nella barra multifunzione fare clic sulla scheda Lamiera gruppo Modifica Punzone . Fare clic su una faccia o su un piano da usare come riferimento della spiegatura. Fare clic sulle singole pieghe o profilature evidenziate che si desidera spiegare. Se lo si desidera, scegliere Aggiungi tutte le pieghe per selezionare tutta la geometria evidenziata. Visualizzare l'anteprima dello stato appiattito e aggiungere o eliminare le pieghe o le profilature per ottenere l'appiattimento desiderato. Se lo si desidera, selezionare gli schizzi non incorporati che si desidera spiegare. Fare clic su OK.

Suggerimento: Per spiegare la maggior parte delle pieghe e delle profilature (ma non tutte), selezionare l'opzione Aggiungi tutte le pieghe. Tenere premuto CTRL e fare clic per annullare la selezione delle pieghe e delle profilature che non si desidera spiegare.
