Per ruotare una vista del disegno, è possibile selezionare uno spigolo del modello e quindi ruotare lo spigolo in base ad un angolo specificato o in posizione orizzontale o verticale. Non è possibile ruotare la vista se dotata di una vista ausiliaria o dipendente in sezione.
- Fare clic su una vista per ruotarla e selezionare Ruota dal menu. Viene visualizzata la finestra di dialogo Ruota vista.
- Per ruotare la vista in base allo spigolo:
- Dall'elenco Rispetto a, selezionare Spigolo.
- Selezionare uno spigolo nella vista del disegno.

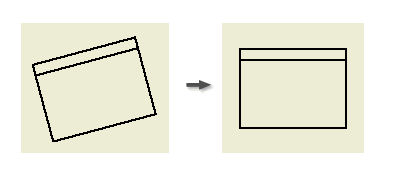

- Selezionare Orizzontale per portare lo spigolo selezionato in posizione orizzontale o Verticale per portare lo spigolo selezionato in posizione verticale.
- Per ruotare la vista in base all'angolo:
- Selezionare Angolo assoluto o Angolo relativo dall'elenco Rispetto a. Nota: L'opzione Angolo assoluto consente la rotazione della vista all'angolo specificato, secondo il sistema di coordinate del foglio di disegno. L'opzione Angolo relativo consente di ruotare la vista in base all'angolo specificato secondo l'orientamento corrente della vista.
- Specificare l'angolo in base a cui si desidera ruotare la vista selezionata.
- Selezionare la direzione in cui si desidera ruotare la vista.
- Selezionare Angolo assoluto o Angolo relativo dall'elenco Rispetto a.
- Specificare se si desidera ruotare le viste dipendenti:
- Selezionare Ruota vista per ruotare solo la vista selezionata. Le viste derivate conservano l'orientamento originale.
- Selezionare Ruota inquadratura per propagare la rotazione a tutte le viste dipendenti.
- Fare clic su OK per chiudere la finestra di dialogo. Se necessario, fare clic su OK nella finestra di messaggio che informa della rotazione di viste dipendenti.
Rotazione di viste dipendenti
Per default, la vista primaria e le viste derivate conservano lo stesso orientamento. Quando si ruota una vista primaria, è possibile mantenere o interrompere l'allineamento della vista o delle viste dipendenti. Quando si ruota una vista derivata, l'orientamento della vista derivata diventa indipendente dalla vista primaria.
Suggerimento: Un'opzione esposta nella finestra di dialogo Vista del disegno controlla l'eredità dell'orientamento per le viste derivate. Per modificare le impostazioni, fare doppio clic su una vista secondaria per visualizzare la finestra di dialogo Vista del disegno. Aprire la scheda Opzioni di visualizzazione e selezionare o deselezionare l'opzione Orientamento rispetto alla base.
