Verrà creata una giunzione in una posizione arbitraria, quindi verranno aggiunti due wire alla giunzione.
- Aprire Enclosure_Assembly.iam nella sottocartella Cable & Harness. È lo stesso assieme è utilizzato nell'esercitazione precedente.
- Nel browser, fare doppio clic su Harness Assembly1.
- Create un wire generico 22AWG-GRN da U7 Pin 3 sul connettore 360575:1 a J12 Pin 2 su LTP:1. Utilizzare l'ID wire predefinito.

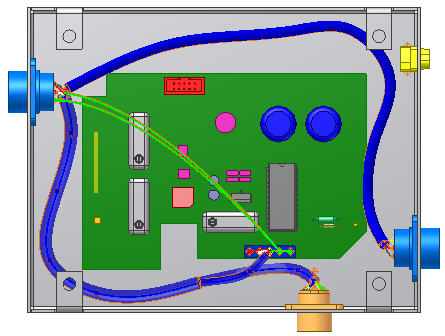

- Creare un altro wire generico 22AWG-GRN da U7 Pin 5 sul connettore 360575:1 a J12 Pin 2 su LTP:1. Utilizzare l'ID wire di default, quindi fare clic su OK. I nuovi wire sono mostrati nell'immagine seguente.
Nella barra multifunzione fare clic sulla
scheda Cavi e cablaggi
gruppo Crea
Crea giunzione
.- Nella finestra di dialogo Crea giunzione, accettare i valori di default.
Al cursore viene associato un cerchio verde che rappresenta la giunzione. Una linea che rappresenta la distanza di offset viene estesa dall'oggetto della giunzione.
- Nella finestra grafica, fare clic in prossimità della posizione mostrata nell'immagine seguente per posizionare la giunzione. La giunzione verrà spostata in una fase successiva dell'esercitazione, pertanto la posizione esatta non è importante.

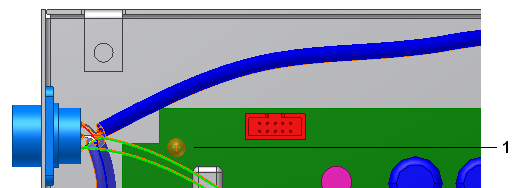

La giunzione (1) è mostrata nell'immagine seguente.
Nota: Per modificare l'offset, fare nuovamente clic con il pulsante destro, selezionare Modifica offset e poi specificare un valore. L'offset predefinito viene impostato nella scheda Giunzione della finestra di dialogo Impostazioni cablaggio.
- Fare clic su OK per creare la giunzione.
