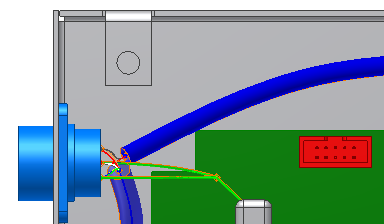

Per visualizzare il posizionamento ottimale della giunzione nel cablaggio, posizionare la giunzione sui wire prima di ridefinire la giunzione sul segmento.
- Nel browser o nella finestra grafica fare clic sulla giunzione, fare clic con il pulsante destro e scegliere Giunta wire dal menu contestuale.
- Fare clic su Wire 2, il wire da giuntare.
Il wire viene diviso e aggiunto nel browser con un nome univoco, Wire 2_1.
- Fare clic su Wire3, fare clic con il pulsante destro del mouse e scegliere Giunzione dal menu contestuale.
- Fare clic sulla giunzione.
- Nella finestra di dialogo di conferma, fare clic su OK per rimuovere i wire ridondanti.

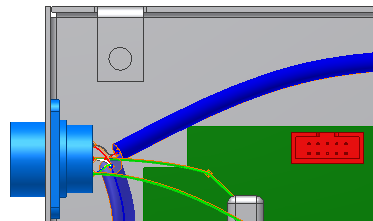

I wire ridondanti (i wire che condividono un punto comune quando vengono uniti tramite giunzione) vengono eliminati.
Nota: I wire ridondanti vengono rimossi solo quando si effettua la giunzione manuale di wire. Se si importano wire o si utilizza Crea wire o Modifica wire per posizionare le giunzioni, non è necessario rimuovere i wire ridondanti.
