È consigliabile posizionare le giunzioni sui segmenti. Ridefinire la giunzione su un segmento, quindi collegare i wire.
- Fare clic con il pulsante destro del mouse sulla giunzione nella finestra grafica, quindi scegliere Ridefinisci giunzione dal menu contestuale.
- Fare clic sul segmento per individuare la giunzione (1). Fare clic direttamente sulla giunzione in corrispondenza del centro del segmento o fare clic su un punto di riferimento del segmento.
- Nella barra multifunzione fare clic sulla
scheda Cavi e cablaggi
gruppo Percorso
Percorso automatico
. - Assicurarsi che l'opzione Tutti i wire scollegati dal percorso sia selezionata e poi fare clic su OK.

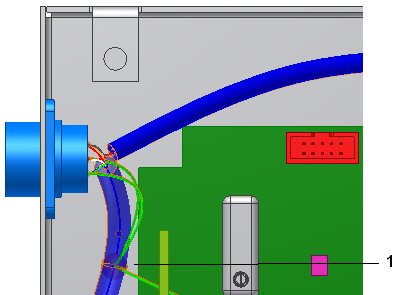

I wire vengono collegati al percorso nel segmento unito tramite giunzione e fuori dal segmento diramato.
- Nel browser, fare clic con il pulsante destro del mouse su Wire2_1, quindi selezionare Visualizza traiettoria per accertarsi che i wire siano stati collegati come desiderato.

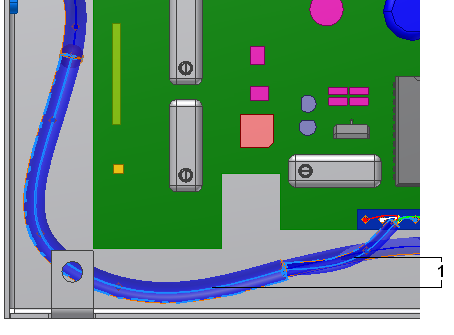

Il percorso del wire (1) viene evidenziato da e verso la giunzione unitamente ai segmenti attraverso i quali i wire sono collegati.
