Eseguire Modellazione avanzata con spline e superfici.
- Categoria
-
Utenti esperti
- Tempo richiesto
-
30 minuti
- File delle esercitazioni usato
-
spline_1_start.ipt, spline_1_complete.ipt

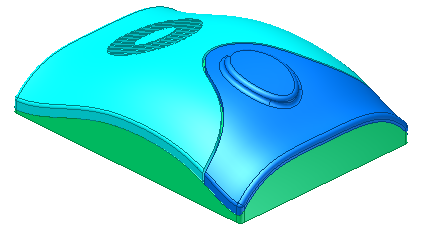

In questa esercitazione vengono esaminati gli strumenti disponibili per la creazione e il controllo della forma delle spline. Le superfici vengono utilizzate per dare forma alla parte e per definire i contorni di divisione del corpo.
Obiettivi
In questa esercitazione, si apprenderà ad effettuare le operazioni seguenti:
- Creare e definire le spline.
- Eseguire il loft con una guida.
- Creare superfici.
- Sostituire una faccia.
- Estendere gli spigoli della superficie.
- Dividere la parte in più corpi.
- Utilizzare il comando Sbalzo.
- Creare una griglia.
Prerequisiti
- Conoscenza della modalità di apertura, creazione e salvataggio di file di parti nel progetto attivo.
- Conoscenza delle nozioni fondamentali di modellazione dei solidi.
Impostazioni di sistema
Nella scheda Schizzo della finestra di dialogo Opzioni applicazione, abilitare le seguenti impostazioni:
- Modifica quota alla creazione.
- Proiezione automatica spigoli per la creazione e la modifica dello schizzo.
- Proiezione automatica origine della parte alla creazione dello schizzo.
La visualizzazione delle linee griglia non è abilitata in nessuna delle immagini dell'ambiente di schizzo in questa esercitazione.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
