Nella prima sezione di questo esercizio, si procederà alla creazione di due sezioni trasversali di una spline e di una guida spline da utilizzare in un'operazione di loft.
- Innanzitutto, impostare il progetto attivo su tutorial_files. Spostarsi sulla cartella Splines e aprire il file spline_1_start.ipt. Orientare la vista su Fronte su ViewCube.
Notare che la parte è a forma di cuneo e un'estremità è più ampia dell'altra.
-
Avviare uno schizzo 2D sulla faccia indicata.
-

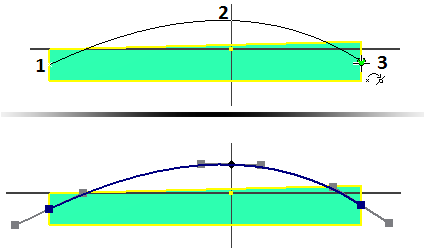

Eseguire il comando Spline. Fare riferimento alla seguente immagine per il posizionamento. Posizionare un punto fissato in corrispondenza del punto medio (punto verde) della linea verticale a sinistra (1) e un altro direttamente sopra l'origine (2). Fare doppio clic per posizionare il punto finale (3) in corrispondenza del punto medio della linea verticale a destra. Questa azione consente di creare la spline. È anche possibile fare clic con il pulsante destro e scegliere Crea per terminare il segmento di spline. - Fare clic con il pulsante destro e selezionare Fatto o premere il tasto Esc per uscire dal comando.
Nota: Ai punti fissati alla fine di una spline è stata assegnata una forma quadrata. Ai punti fissati lungo la curva viene assegnata una forma romboidale. In questo modo è possibile identificare l'inizio e la fine di segmenti di spline uniti.Quando si crea una spline, vengono visualizzate maniglie in corrispondenza di ciascun punto fissato in uno stato passivo. Le maniglie sono manipolatori della forma. È possibile trascinare o associare una quota ad un punto fissato senza attivare una maniglia. Se le maniglie non sono visibili, selezionare una spline nello schizzo per visualizzare le maniglie attive e passive.
- Attivare la maniglia su tutti i punti fissati. Per attivare una maniglia, utilizzare uno dei seguenti metodi:
- Premere e trascinare in qualsiasi punto della maniglia.
- Fare clic col pulsante destro del mouse su un punto fissato e scegliere Attiva maniglia nel menu contestuale.
Suggerimento: La manipolazione della maniglia modifica la forma di una spline. In determinati casi è necessario "annullare" la manipolazione della maniglia di una spline. A seconda del numero di maniglie modificate, un normale comando Annulla potrebbe non produrre i risultati richiesti. Quando si seleziona una spline, sono disponibili due comandi del menu contestuale per l'annullamento delle manipolazioni della maniglia:- Ripristina tutte le maniglie consente di invertire tutte le modifiche apportate alle maniglie e di reimpostare la spline allo stato di risoluzione naturale. Le maniglie attive rimangono attive.
- Ripristina maniglia consente di invertire le modifiche apportate ad una maniglia su un determinato punto fissato o alla maniglia selezionata, oppure alla maniglia più vicina al cursore. Nell'operazione di ripristino viene usata la forma della spline corrente. Se sono state modificate altre maniglie, è possibile che la maniglia non venga reimpostata sullo stato di risoluzione originale. La maniglia rimane attiva.
-
Fare clic con il pulsante destro sul punto fissato centrale e abilitare Curvatura nel menu contestuale.
Suggerimento: Quando si attiva la curvatura viene attivata anche la maniglia lineare. Attivare la maniglia lineare non attiva Curvatura. -
Posizionare un vincolo orizzontale su tutte le maniglie. -
Posizionare un vincolo verticale tra il punto fissato centrale (non la maniglia) e l'origine della parte. -
Posizionare una quota per ciascuna maniglia con un valore pari a 1. Una quota maniglia lineare è senza unità e indica la distanza di tangenza tra spline e maniglia. - Posizionare una quota radiale di 110-mm nel punto fissato centrale della maniglia di curvatura. Una quota radiale non è una quota senza unità.
- Posizionare una quota verticale di 9-mm dal punto di origine proiettato fino al punto fissato centrale.

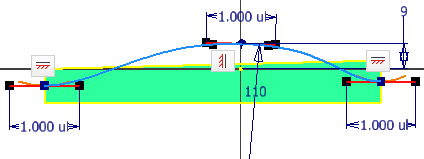

L'immagine seguente mostra lo schizzo completo.
-
Concludi schizzo. La quota 9-mm viene mantenuta; le maniglie e tutte le quote delle maniglie sono visibili solo quando la spline è attiva. - Avviare il comando Salva con nome e salvare il file con il nome Spline_Skills1.ipt.
Per creare un duplicato identico della spline sull'altro lato della parte, eseguire la procedura riportata di seguito.

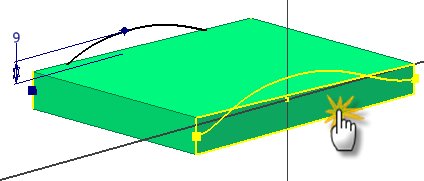

- Orientare la parte in corrispondenza della vista nell'immagine seguente e avviare un nuovo schizzo sulla faccia indicata.
-
Avviare il comando Proietta geometria e proiettare la spline nel nuovo schizzo.
- Concludi schizzo.
