Si procederà infine al taglio dei sostegni per intersecare i membri verticali del telaio.

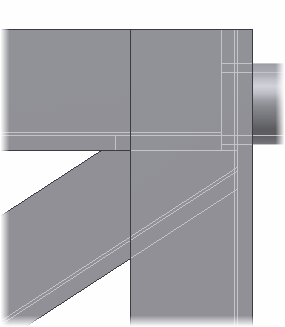

- Disattivare la visibilità di frame_generator_hybrid:1 e orientare la vista del modello come illustrato.
- Nella barra multifunzione fare clic sulla
scheda Progettazione
gruppo Telaio
Ritaglia/Estendi
. - Selezionare i sostegni angolari.
- Fare clic sul comando Faccia, quindi selezionare la faccia di taglio.
- Fare clic su Applica.
- Selezionare di nuovo i sostegni angolari.
- Fare clic sul comando Faccia.
- Selezionare la faccia di taglio.
- Fare clic su Applica.
- Se lo si desidera, è possibile ripetere questa procedura per le estremità restanti dei sostegni.
