Ora si procederà all'aggiunta dei sostegni angolari.

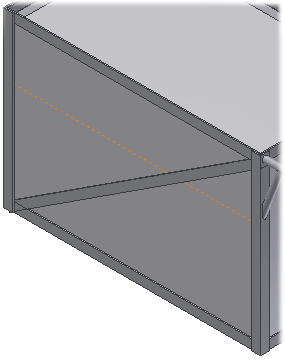

- Orientare la vista del modello nel modo illustrato.
- Nella barra multifunzione fare clic sulla
scheda Progettazione
gruppo Telaio
Inserisci telaio
. - Selezionare DIN 59 370 S - Angolare dal menu Famiglia.
- Dal menu Dimensioni, selezionare S 35 x 5.
- Selezionare l'opzione Inserisci membri tra i punti.
- Selezionare il punto iniziale. Si tratta del vertice dell'angolo sul modello con scheletro.
- Selezionare il punto finale.
- Impostare l'indicatore di orientamento nel modo indicato.Immettere 0,00 mm nel campo Offset verticale.
- Immettere 0,00 mm nel campo Offset orizzontale.
- Immettere 0,00 gr nel campo Angolo.
- Fare clic su Applica.
- Utilizzare questa procedura per aggiungere un altro sostegno sul lato opposto. Impostare il valore dell'angolo su 180,00 gr e fare clic sul comando Specchia membro telaio.
- Fare clic su Annulla una volta terminata l'operazione.
