Usare il comando Quota per aggiungere solo le quote necessarie e quindi il comando Quote e vincoli automatici per calcolare tutte le altre quote e gli altri vincoli dello schizzo.
- Nella barra multifunzione fare clic sulla
scheda Schizzo
gruppo Vincola
Quote e vincoli automatici
. Nella finestra di dialogo Quotatura automatica viene visualizzato il numero di quote e vincoli necessario per vincolare completamente lo schizzo.
- Accettare le impostazioni di default per aggiungere le quote e i vincoli o rimuovere un segno di spunta per impedire l'applicazione dell'opzione corrispondente.
- Fare clic su Curve, quindi selezionare la geometria singolarmente o mediante selezione multipla.
Se lo si preferisce, fare clic tenendo premuto il pulsante sinistro del mouse e trascinare la geometria desiderata per includerla in una finestra di selezione, quindi rilasciare il pulsante del mouse.
- Fare clic su Applica per aggiungere quote e vincoli alla geometria selezionata.

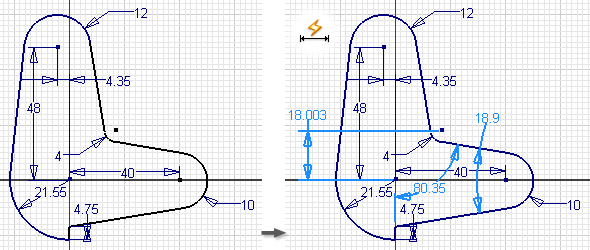

Per quotare e vincolare l'intero schizzo, fare clic su Applica mentre non è selezionato nessun elemento di geometria.
- Se lo si desidera, fare clic su Rimuovi per eliminare dalla geometria dello schizzo le quote e i vincoli aggiunti automaticamente. Le caselle di controllo Quote e Vincoli devono essere selezionate affinché il comando Rimuovi elimini le quote e i vincoli rispettivamente.
- Una volta terminata l'operazione, fare clic su Fatto.
Procedura di utilizzo di quote e vincoli automatici
