La maggior parte dei progettisti dispone di parti che possono variare per dimensione, materiale o per altri aspetti, anche se uno stesso progetto può essere utilizzato in modelli diversi. È possibile creare tali progetti come iPart, quindi utilizzare una o più relative variazioni.

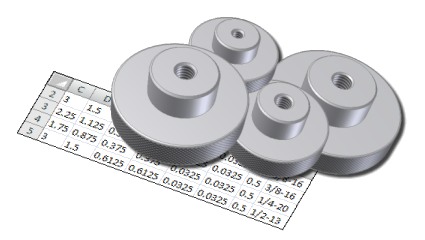

È possibile utilizzare Crea tabella di iPart per creare famiglie di parti che contengono una tabella. Per le iPart standard, ogni variazione della iPart è un membro di quest'ultima, definito da una riga nella tabella.
In generale:
- Iniziare creando una parte o aprendone una esistente.
- Determinare la parte del progetto che cambia in ciascun membro.
- Usare il comando Parametri per rinominare parametri, stabilire equazioni e creare parametri utente.
- Utilizzare il comando Crea iPart per definire una o più righe della tabella che rappresentano i vari membri della famiglia di iPart, specificando le variazioni dei relativi parametri, proprietà, informazioni di filettatura, informazioni di iMate, soppressioni di lavorazioni e geometrie di lavoro.
- Salvare la parte, che verrà salvata automaticamente come famiglia di iPart.
Flusso di lavoro per le iPart
Quando si crea una iPart si progetta la parte e si definiscono tutte le sue variazioni. Per ciascuna versione viene creata una riga nella tabella. Ogni versione, denominata membro, viene memorizzata in una famiglia di iPart. Il cliente può quindi selezionare una freccia nella tabella per rappresentare la versione adatta della parte. Questa tecnica genera un membro iPart.
È possibile creare due tipi di famiglie di iPart: standard e personalizzate.
Tipi di iPart
Esistono due tipi di iPart:
- Una famiglia di iPart standard definisce tutti i valori nelle colonne. Quando si pubblica una iPart utilizzando una famiglia di iPart standard, non è possibile modificarne le parti dopo il posizionamento.
- Una famiglia di iPart personalizzata contiene almeno una colonna identificata come Colonna parametro personalizzato. Quando si pubblica una iPart utilizzando una famiglia di iPart personalizzata, è possibile modificare i parametri personalizzati delle parti del membro dopo il posizionamento del membro della iPart. È inoltre possibile aggiungere nuove lavorazioni ad un membro della iPart personalizzata.
Informazioni da includere in una iPart
È possibile includere:
- Parametri. Usare lo strumento Parametri per rinominare parametri, stabilire equazioni tra parametri e creare parametri utente.
- Proprietà, per includere informazioni quali il numero di parte, il numero di magazzino e il materiale. La distinta componenti e l'elenco delle parti vengono aggiornati automaticamente.
- Filettature, comprese diverse famiglie, designazioni, classi, direzioni della filettatura e diametro del tubo.
- iMates, specificando quelli da includere o da sopprimere, i valori di offset, i nomi corrispondenti e il numero di sequenza.
- Geometrie di lavoro, specificando quelle da includere o escludere e lo stato di visibilità.
- Lo stato di soppressione della lavorazione. Usando la soppressione della lavorazione, è possibile includere più configurazioni di una singola parte in un file. Ad esempio, una configurazione della parte può presentare un'estrusione con un taglio, mentre un'altra può presentare un'estrusione con un'unione.
- iFeature e iFeature basate su tabella. È possibile specificare le iFeature inserite da includere nella iPart. Se la iFeature include una tabella, è possibile specificare il valore della riga della iFeature e lo stato di soppressione per ogni riga.
Differenze tra iPart standard e iPart personalizzate
Al momento della creazione di una famiglia di iPart, è possibile determinare se i parametri possono essere modificati durante il posizionamento di una iPart in un assieme. Non è possibile modificare le parti create dalle famiglie di iPart standard. Durante il posizionamento, è possibile modificare alcuni parametri designati delle parti create dalle famiglie di iPart personalizzate.
Le famiglie di iPart standard, quali ad esempio le famiglie di bulloni, non vengono modificate. Poiché i bulloni sono parti che non cambiano, si seleziona il singolo membro della iPart da usare, ma non si modifica alcun valore. Generalmente, i membri delle iPart standard vengono memorizzati in una libreria. Per impostazione predefinita, i file per i membri di iPart standard sono situati in una cartella con lo stesso nome della famiglia.
Le famiglie di iPart personalizzate non vengono modificate direttamente ma è possibile scegliere il valore relativo ai parametri personalizzati al momento del posizionamento di un membro dalla famiglia. Ad esempio, nel caso di una famiglia di ferro ad angolo, è possibile selezionare l'iPart da usare e in seguito modificare determinati valori quali la lunghezza, la larghezza o lo spessore. Solo i valori specificati al momento della creazione della famiglia di iPart possono essere modificati. I membri delle iPart personalizzate sono generalmente specifici per un determinato assieme e possono essere memorizzati in qualunque posizione di memorizzazione delle altre parti.
La posizione dei file creati per i membri delle iPart personalizzate è basata sul percorso specificato facendo clic su Sfoglia nella finestra di dialogo Posiziona iPart personalizzata. Con i membri delle iPart personalizzate, è possibile immettere un valore personalizzato non incluso nella tabella. Le colonne dei membri della iPart personalizzata vengono indicati con uno sfondo blu nella famiglia di iPart. È possibile modificare i membri della iPart personalizzata aggiungendo ulteriori lavorazioni, schizzi o altri elementi. Ciò significa che due membri della iPart personalizzata prodotti con gli stessi parametri possono risultare diversi.
Comportamento delle geometrie di lavoro nelle iPart
Le geometrie di lavoro sono utili nelle iPart.
Creare geometrie di lavoro in una parte prima di trasformare quest'ultima in una famiglia di iPart, quindi determinare le geometrie di lavoro da includere o escludere dai membri di iPart.
Nella finestra di dialogo Crea tabella di iPart, alle geometrie di lavoro sono associate impostazioni di inclusione o esclusione. È possibile sovrascrivere tale impostazione selezionando le geometrie di lavoro da includere o escludere dalla tabella di iPart. Ciascuna riga può disporre di geometrie di lavoro incluse o escluse. Di seguito sono riportate le impostazioni di default:
- Le geometrie di lavoro vincolate mediante iMate vengono incluse.
- Tutte le altre geometrie di lavoro vengono escluse, fatta eccezione per quelle vincolate mediante iMate.
Per le iPart standard, ogni riga della tabella di iPart corrisponde ad un membro. Per ciascuna geometria di lavoro un'apposita colonna indica se la geometria di lavoro è inclusa o esclusa. È possibile modificare questa impostazione per ciascuna riga della tabella.
Suggerimenti per la creazione di famiglie di iPart
- Determinare la parte del progetto che cambia in ciascuna versione.
- Una volta creata la parte di base, usare il comando Parametri per rinominare i parametri di sistema e creare nomi di parametro univoci. Quindi usare il comando Crea tabella di iPart per creare la famiglia di iPart. I parametri con nome vengono aggiunti automaticamente alla tabella di iPart.
- Al momento della creazione di una famiglia di iPart, usare le opzioni Sopprimi lavorazione e Scopri lavorazione per apportare modifiche significative ai membri. Aggiungere le lavorazioni alla tabella di iPart, quindi specificare lo stato di soppressione per le lavorazioni in ogni riga della tabella di iPart.
- In Crea tabella di iPart, fare clic con il pulsante destro del mouse sui materiali, sulle dimensioni o su altri valori importanti nel riquadro destro e designarli come chiave. Solo i valori chiave vengono visualizzati nel browser modelli. I numeri chiave determinano la gerarchia di nidificazione, ad esempio la chiave 3 è nidificata sotto la chiave 2, che a sua volta è nidificata sotto la chiave 1.
- Se non viene specificata un'unità di misura in una cella della tabella, vengono utilizzate le unità di default del documento.
- Per includere le proprietà della parte nei disegni, includerle nella tabella di iPart, anche se i relativi valori non cambiano tra i membri.
Pubblicazione dei dati DWF
La pubblicazione da una famiglia di iPart comporta la creazione di un file DWF contenente una tabella di iPart. Attivare la tabella di iPart nel browser, quindi utilizzare
Salva con nome Salva copia con nome. Specificare il tipo di file DWF e le opzioni opportune.
