La finestra agganciabile Presenter viene utilizzata per configurare materiali e luci nella scena ed eseguirne il rendering con più realismo ed effetti. È inoltre possibile utilizzare questo strumento per modificare materiali predefiniti e applicarli agli elementi della scena, aggiungere luci alla scena e impostare regole per l'applicazione di materiali ad altri file del progetto con gli stessi parametri. È possibile definire e applicare materiali e luci ad un modello e salvare le impostazioni in un file NWF di modo che quando il modello viene aggiornato, materiali e luci non cambiano.
I materiali possono anche essere esportati da 3D Studio Viz o Max oppure da applicazioni CAD nei formati di file 3DS, DWG e DGN. Per ulteriori informazioni, vedere Operazioni con i file.

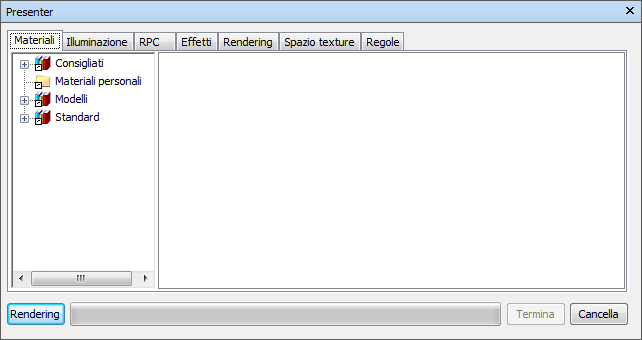

La finestra Presenter include le seguenti schede:
- Materiali. Include vari materiali, selezionabili e applicabili a singoli elementi o gruppi di elementi di modello. Questa scheda consente inoltre di creare nuovi materiali o personalizzare quelli esistenti.
- Illuminazione. Include varie opzioni di illuminazione, selezionabili e applicabili al modello. Questo opzioni sono inoltre personalizzabili.
- RPC. Contenuto RPC (Rich Photorealistic Content), che è possibile aggiungere da varie origini, tra cui siti Web. Il contenuto RPC può includere immagini di persone, alberi, automobili e così via.
- Effetti. Include vari sfondi e ambienti, che possono essere selezionati e applicati alla scena del modello. È possibile personalizzare alcuni sfondi esistenti e crearne di nuovi, nonché aggiungere sfondi e ambienti da altre origini, ad esempio siti Web.
- Rendering. Include vari stili di rendering, selezionabili e applicabili al modello. Uno stile di rendering incide sul modo in cui viene eseguito il rendering della scena. È possibile utilizzare questa scheda anche per creare nuovi stili di rendering o personalizzare quelli esistenti.
- Spazio texture. Definisce il modo in cui una texture viene applicata ad un elemento del modello: ad esempio, l'applicazione di uno spazio texture cilindrico ad una tubazione renderà l'effetto più naturale.
- Regole. Applica materiali ai modelli in base ai criteri definiti dall'utente. Le regole consentono ad esempio di applicare materiali a gruppi di elementi con maggiore rapidità.
Le schede Materiali, Illuminazione, Effetti e Rendering sono suddivise in due riquadri. Il riquadro sinistro contiene gli archivi, mentre quello destro contiene una tavolozza con cui è possibile definire i materiali, l'illuminazione, gli effetti e gli stili di rendering da utilizzare nella scena. Gli archivi sono visualizzati in una struttura e definiti nel formato Archivio LightWorks (.lwa).
Aspetto del modello
Lo strumento Presenter viene utilizzato per creare rendering fotorealistici come pure rendering interattivi OpenGL. Dopo aver configurato la scena con Presenter, in Autodesk Navisworks è possibile visualizzare i materiali e le luci in tempo reale.
Per ulteriori informazioni, vedere Controllo dell'aspetto del modello.
