Disegno di travi singole

Lo strumento Trave è il mezzo principale mediante il quale è possibile disegnare singole istanze di travi.

Come disegnare singole travi

  1. Fare clic sulla scheda Strutturagruppo Struttura Trave.
  2. Caricare una famiglia strutturale di travi se non è già caricata.
  3. Nella tavolozza Proprietà:
    • Selezionare un tipo di trave dal menu a discesa Selettore di tipo.
    • Modificare i parametri della trave
  4. Nella barra delle opzioni, selezionare un valore dall'elenco a discesa Utilizzo strutturale.
  5. Disegnare la trave facendo clic sul punto iniziale e finale nell'area di disegno, come desiderato.

    Durante il disegno di una trave, il puntatore si posiziona su altri elementi strutturali, come il baricentro di un pilastro o la linea d'asse di un muro. La barra di stato indica la posizione in cui verrà eseguito lo snap del puntatore.

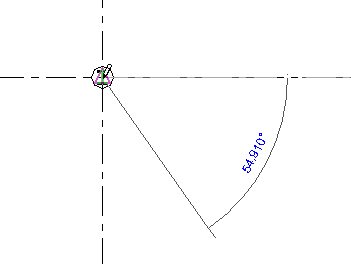

    Punto iniziale della trave - snap al pilastro
