Creazione di una vista di sezione

  1. Aprire una vista di pianta, sezione, prospetto o dettaglio.
  2. Fare clic sulla scheda Vistagruppo Crea (Sezione).
  3. (Facoltativo) Nel Selettore di tipo, selezionare un tipo di vista dall'elenco o fare clic su Modifica tipo per modificare un tipo di vista esistente o per crearne uno nuovo.
  4. Posizionare il cursore sul punto iniziale della sezione, quindi trascinarlo all'interno del modello o della famiglia.
    Nota: È possibile eseguire lo snap di una linea di sezione parallela o perpendicolare a riferimenti o muri non ortogonali. Lo snap ai muri è disponibile nelle viste di pianta.
  5. Fare clic in corrispondenza del punto finale della sezione.

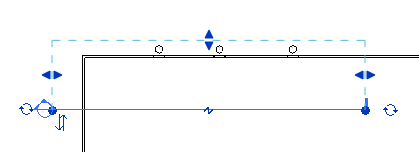

    La linea di sezione e la regione di taglio sono ora visualizzate e vengono selezionate.

    Esempio

  6. La regione di taglio può essere ridimensionata trascinando i controlli blu. La profondità della vista di sezione viene modificata di conseguenza.
  7. Fare clic su Modifica o premere ESC per chiudere lo strumento Sezione.
  8. Per aprire la vista di sezione, fare doppio clic sull'intestazione della sezione o selezionare la vista di sezione dal nodo Sezioni del Browser di progetto.

    La vista di sezione viene modificata se si modifica il progetto o se si sposta la linea di sezione.
