Le viste di sezione tagliano il modello. È possibile disegnarle in viste di pianta, sezione, prospetto e dettaglio. Le viste di sezione vengono visualizzate come rappresentazioni di sezione in viste intersecanti.
È possibile creare viste di sezione di edifici, muri e dettagli. Ogni tipo comporta una visualizzazione grafica univoca ed è elencato in una posizione differente nel Browser di progetto. Le viste di sezione di edifici e muri vengono visualizzate nei rami Sezioni (Sezione edificio) e Sezioni (Sezione di muro) del Browser di progetto. Le sezioni di dettaglio vengono visualizzate nel ramo Viste di dettaglio.
È possibile tagliare una vista di sezione in corrispondenza del piano di ritaglio orizzontale. Per ulteriori informazioni, vedere Piano di ritaglio orizzontale.

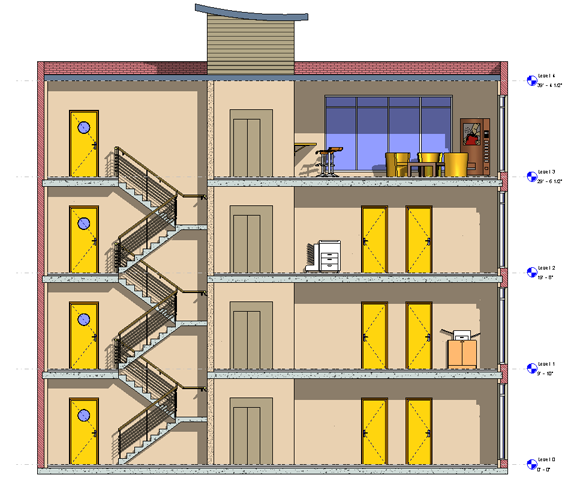

Esempio
Viste di sezione nell'Editor di famiglie
- La vista di sezione viene creata nell'Editor di famiglie.
- Se il simbolo sezione compare privo di estremità, è necessario caricare un'estremità di sezione. Per ulteriori informazioni, vedere Modifica dell'estremità di sezione.
