Inserimento di quote di inclinazione in un punto

1. Fare clic sulla scheda Annotagruppo Quota (Inclinazione in un punto).
2. Nel Selettore di tipo, selezionare il tipo di inclinazione in un punto da inserire.
3. (Facoltativo) Modificare i seguenti elementi nella barra delle opzioni:
   1. In Rappresentazione dell'inclinazione (abilitato in una vista di prospetto o di sezione), selezionare Freccia o Triangolo.
   2. Immettere un valore per Offset da riferimento.

      Questo valore consente di avvicinare o allontanare l'inclinazione in un punto al riferimento.

4. Fare clic sul bordo o sul declivio in cui si desidera inserire l'inclinazione in un punto.
5. Fare clic per inserire l'inclinazione in un punto; l'inclinazione può essere inserita al di sopra o al di sotto del declivio.

   Quando si sposta il cursore su un elemento in cui è possibile inserire l'inclinazione in un punto, il valore di quest'ultima viene visualizzato nell'area di disegno.




   Inclinazione in un punto selezionata nell'area di disegno

6. Durante l'inserimento di un'inclinazione in un punto, è inoltre possibile eseguire le seguenti operazioni:
   • Fare clic sui controlli di inversione () per invertire la direzione della quota dell'inclinazione in un punto.
   • La rappresentazione dell'inclinazione può essere indicata da una freccia o da un triangolo. I due tipi di rappresentazioni contengono le stesse informazioni, sebbene visualizzate diversamente. Nelle viste di pianta non è possibile utilizzare il triangolo.

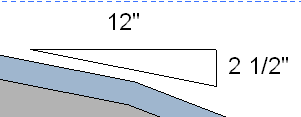

     Inclinazione in un punto con una rappresentazione mediante triangolo

7. Per terminare l'operazione, premere ESC due volte.
