Taglio di aperture in pavimenti, tetti e controsoffitti

Utilizzare questa procedura per ritagliare un'apertura in un tetto, pavimento o controsoffitto (ad esempio, per inserire un camino). È possibile ritagliare aperture nelle superfici di questi elementi o selezionare l'intero elemento per realizzare un taglio verticale.

  1. Fare clic su Perpendicolare o Verticale.

    Come selezionare questa opzione

    • Scheda Architetturagruppo Apertura

    Se si desidera impostare l'apertura come perpendicolare alla superficie selezionata, utilizzare Perpendicolare. Se si desidera impostare l'apertura perpendicolare ad un livello, utilizzare Verticale.

  2. Se si sceglie un'apertura perpendicolare, selezionare una superficie di pavimento, controsoffitto o tetto. Se si sceglie un'apertura verticale, selezionare l'intero elemento.

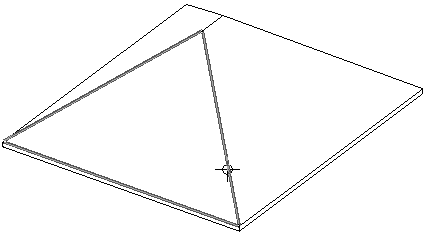

    Selezione di una superficie per aperture perpendicolari

    Elemento selezionato per un taglio verticale

    In Revit LT viene attivata la modalità di disegno, che consente la creazione di un'apertura di qualsiasi forma. Per ulteriori informazioni sui disegni, vedere GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931.

  3. Fare clic su Termina apertura.
