Lo strumento Apertura consente di ritagliare aperture in muri, pavimenti, controsoffitti, tetti, travi strutturali, controventi e pilastri strutturali.
- Con pavimenti, controsoffitti o tetti il taglio può essere eseguito in senso verticale o perpendicolare rispetto alla superficie. Esiste inoltre la possibilità di disegnare forme complesse utilizzando gli strumenti di disegno.
- Prima di eseguire il taglio di un'apertura in un muro diritto o ad arco, è possibile disegnare un'apertura rettangolare sul muro stesso. Per i muri è possibile creare soltanto aperture rettangolari e non forme circolari o poligoni.
Per informazioni sul taglio di aperture in travi, controventi e pilastri strutturali, vedere Aperture negli elementi strutturali.
È anche possibile ritagliare aperture in pavimenti strutturali e solette. Per ulteriori informazioni, vedere Aperture nei pavimenti strutturali.
Quando si crea una famiglia, è possibile disegnare un'apertura nella geometria della famiglia.

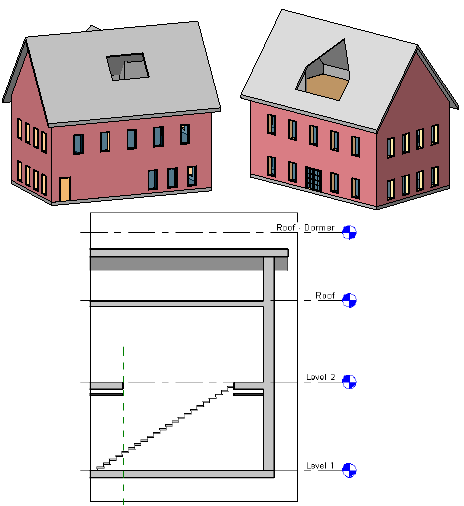

Esempi di un'apertura in un tetto, del taglio di un abbaino e di un'apertura per una scala attraverso il pavimento e il controsoffitto
