I piani di ritaglio definiscono i contorni di una vista di prospetto. Le estremità dei piani di ritaglio si posizionano mediante snap in modo da unirsi ai muri. Per ridimensionare l'area di visualizzazione di un prospetto, ridimensionare i piani di ritaglio.
- Selezionare la freccia dell'etichetta di prospetto in una vista di pianta.

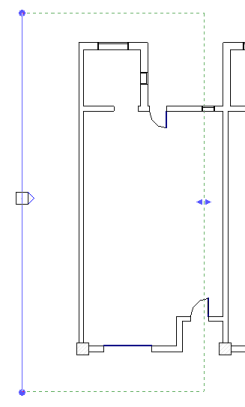

I piani di ritaglio per il prospetto vengono visualizzati nell'area di disegno.
Esempio
Nota: Se il piano di ritaglio orizzontale (la linea verde tratteggiata) non è visibile, nella tavolozza Proprietà, selezionare un'opzione per il parametro Ritaglio orizzontale. Per ulteriori informazioni, vedere Piano di ritaglio orizzontale. - Trascinare i punti blu o le frecce per ridimensionare il piano di ritaglio.
