È possibile utilizzare il comando Dividi superficie per qualsiasi istanza non appartenente ad una famiglia. Tale strumento divide la superficie selezionata dell'elemento senza modificare la struttura di quest'ultimo. Dopo la divisione della superficie, è possibile usare lo strumento Dipingi per applicare un materiale diverso alla sezione divisa della superficie. Per ulteriori informazioni, vedere Applicazione di un materiale alla superficie di un elemento.
Esempio

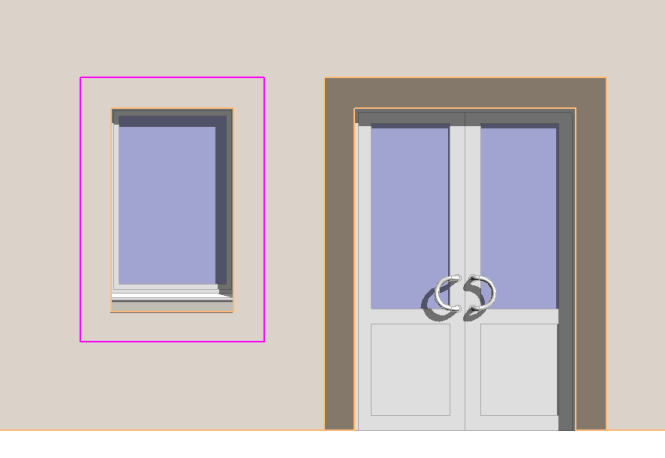

Muro con la superficie divisa (intorno alla finestra) prima dell'utilizzo del comando Dipingi

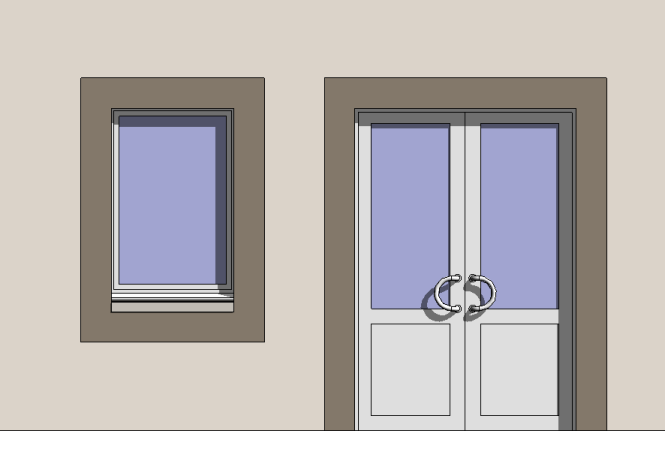

Muro con la superficie divisa (intorno alla finestra) dopo l'utilizzo del comando Dipingi
Come dividere una superficie
- Fare clic sulla scheda Modifica
gruppo Geometria
(Dividi superficie). - Posizionare il cursore sulla superficie dell'elemento per evidenziarla. Potrebbe essere necessario premere TAB per selezionare la superficie desiderata.
- Fare clic per selezionare la superficie.
- Disegnare l'area della superficie da dividere. Nota: Il disegno deve essere un perimetro aperto con le estremità sul contorno della superficie oppure deve essere racchiuso in un perimetro all'interno della superficie da dividere.
Esempio
Nel seguente esempio, il muro intorno alla finestra viene diviso, in modo che sia possibile dipingerlo allo stesso modo del bordo intorno alla porta.
- Fare clic su
(Termina modalità di modifica).
