Lo strumento Dipingi consente di applicare un materiale alla superficie selezionata dell'elemento o della famiglia senza modificare la struttura dell'elemento. Vedere Materiali.
Esempio

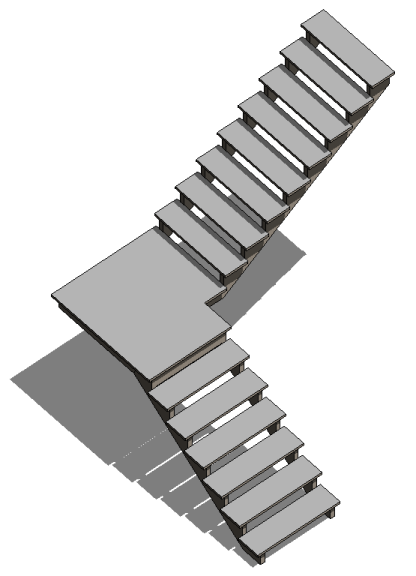

Scale prima dell'applicazione del materiale (pittura)

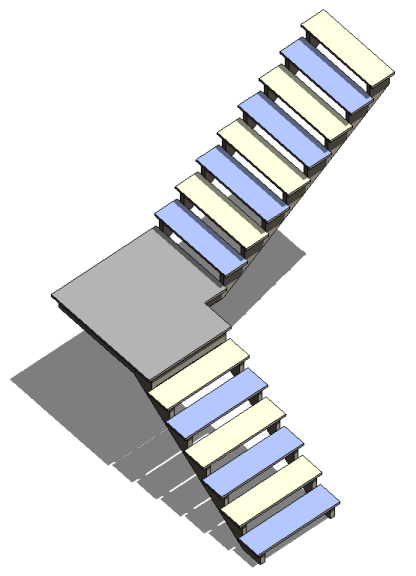

Scale prima dopo l'applicazione del materiale (pittura)
Gli elementi che si possono dipingere comprendono i muri, i tetti, le famiglie e i pavimenti.
Se l'elemento viene evidenziato quando si posiziona il cursore nelle vicinanze, è possibile dipingerlo. Lo strumento Dipingi è particolarmente utile per applicare materiali alle superfici divise. Per ulteriori informazioni, vedere Divisione delle superfici.
Se il motivo sulla superficie del materiale è un motivo di modello, è possibile selezionare i riferimenti nel motivo per la quotatura o l'allineamento. Vedere Retini e Motivi di modello.
Come dipingere una superficie
- Fare clic sulla scheda Modifica
gruppo Geometria
(Dipingi). - Nella finestra di dialogo Browser dei materiali, selezionare un materiale. Notare che è possibile cercare un materiale solo quando lo strumento Dipingi è selezionato. Per modificare l'aspetto dei materiali, vedere Modifica delle proprietà dell'aspetto di un materiale.
- Posizionare il cursore sulla superficie dell'elemento per evidenziarla. Potrebbe essere necessario premere TAB per selezionare la superficie desiderata.
Se si evidenzia una superficie che è già stata dipinta, nella barra di stato viene indicato il materiale applicato.
- Fare clic per applicare la pittura.
- Nella finestra di dialogo Browser dei materiali, fare clic su Fatto.
- Non è possibile applicare materiali alle istanze delle famiglie nel progetto. È necessario applicare i materiali alle superfici nell'Editor di famiglie.
- Per rimuovere la pittura, utilizzare lo strumento Rimuovi vernice.
- È possibile dipingere la superficie di un pilastro; tuttavia, se si intende disporre di più istanze del pilastro dipinto all'interno del progetto, è consigliabile creare il pilastro nell'Editor di famiglie e dipingere la superficie al suo interno.
- All'interno dell'Editor di famiglie è possibile creare un parametro di famiglia per il tipo di materiale. È quindi possibile dipingere la superficie della famiglia utilizzando il parametro selezionato. Per ulteriori informazioni sulla creazione di un parametro, vedere Creazione di parametri di famiglia.
- Per la creazione di rapporti e pianificazioni relativi alle quantità, i materiali che vengono applicati mediante lo strumento Dipingi sono distinguibili da quelli utilizzati come materiali corpo degli elementi dell'oggetto host. Vedere Creazione di un computo dei materiali
Ulteriori informazioni sulla pittura delle superfici
