Il metodo da privilegiare per il controllo delle quote angolari di una famiglia consiste nell'applicare una quota angolare con testo etichetta a una linea di riferimento. A differenza dei piani di riferimento, che presentano un'estensione infinita, le linee di riferimento sono dotate di un punto iniziale e di un punto finale e possono essere utilizzate per controllare vincoli angolari all'interno di componenti, ad esempio travi reticolari, istanze di porte con oscillazione o gomiti.

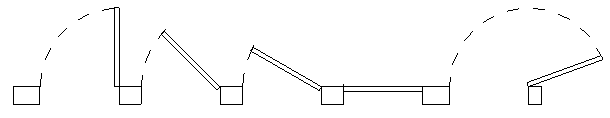

Famiglia di porte caricata con linea di riferimento quotata angolare
Per aggiungere e quotare una linea di riferimento
Per aggiungere e allineare la geometria del modello alla linea di riferimento
- Nell'area di disegno all'interno dell'Editor di famiglie, aggiungere una linea di riferimento con il punto di origine posizionato in corrispondenza del punto di rotazione previsto, quindi allineare e bloccare l'estremità.
- Aggiungere una quota angolare che faccia riferimento alla linea di riferimento.
- Applicare un testo etichetta alla quota.
- Nella tavolozza Proprietà, fare clic su
(Modifica tipo). - Nella finestra di dialogo Tipi di famiglia, modificare il valore angolare per la quota con testo etichetta e fare clic su Applica.
Questo tipo di operazione è detta 'verifica del modello'. È importante verificare che la linea di riferimento venga modificata come previsto prima di aggiungervi la geometria del modello.
- Impostare il piano di lavoro corrente su una delle superfici della linea di riferimento.
- Aggiungere la geometria del modello che si intende controllare tramite la quota angolare.
- Verificare il modello per accertarsi che il progetto funzioni come previsto.
La geometria si sposta con la linea di riferimento man mano che l'angolo cambia.
