Tutte le viste di pianta possiedono una proprietà denominata Intervallo di visualizzazione, nota anche come intervallo visibile. L'intervallo di visualizzazione è costituito da un insieme di piani orizzontali che consentono di controllare la visibilità e la visualizzazione degli oggetti. I piani orizzontali sono Superiore, Piano di taglio e Inferiore. I piani di ritaglio superiore e inferiore rappresentano rispettivamente la parte più alta e più bassa dell'intervallo di visualizzazione. Il piano di taglio determina a quale altezza viene tagliata la vista di alcuni elementi. Questi tre piani definiscono l'intervallo primario dell'intervallo di visualizzazione.
La profondità della vista è un piano aggiuntivo al di fuori dell'intervallo primario. È possibile impostare il livello di profondità della vista in modo da visualizzare elementi situati al di sotto del piano di ritaglio inferiore.
Per default, la profondità della vista coincide con il livello inferiore.
Esempio

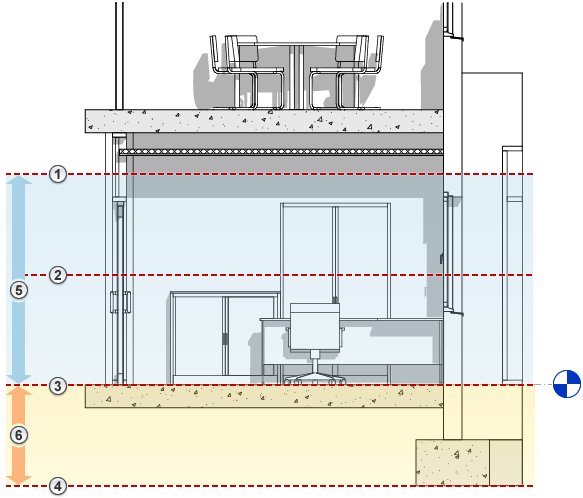

Nell'immagine seguente viene mostrato l'intervallo di visualizzazione di una vista di pianta da un punto di osservazione situato in una vista di prospetto: parte superiore
, piano di taglio
, parte inferiore
, offset
, intervallo primario
e profondità della vista
.

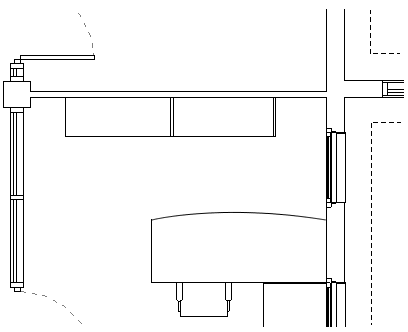

Nell'immagine seguente viene mostrata la vista di pianta effettiva con tale intervallo di visualizzazione.
Gli elementi al di fuori dell'intervallo di visualizzazione non vengono inclusi nella vista. Si ha un'eccezione se si imposta la vista come sottostante ad un livello che si trova al di fuori dell'intervallo di visualizzazione. Per ulteriori informazioni sulla proprietà della vista Sottostante, vedere Proprietà della vista.
Modalità di disegno degli elementi rispetto all'intervallo di visualizzazione
- Gli elementi all'interno dei contorni dell'intervallo primario che non vengono tagliati, vengono disegnati con lo stile di linea di proiezione dell'elemento.
- Gli elementi tagliati vengono disegnati con lo stile di linea di taglio dell'elemento. Nota: Non tutti gli elementi possono essere visualizzati come tagliati.
Per determinare quali elementi possono essere visualizzati come tagliati, vedere Gestione della visibilità e del livello di dettaglio della famiglia.
- Gli elementi all'interno della profondità della vista sono disegnati con uno stile di linea impostato su Oltre.

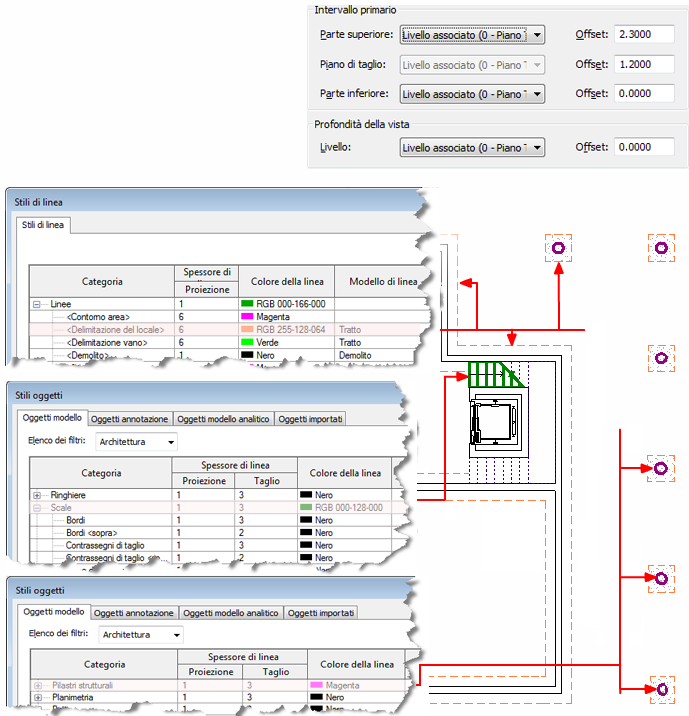

Esempio
È possibile modificare la visualizzazione degli stili di linea di taglio e proiezione utilizzando lo strumento Stili oggetti. È possibile modificare la visualizzazione dello stile di linea impostato su Oltre mediante lo strumento Stili di linea.
Regole aggiuntive per l'intervallo di visualizzazione
- Gli oggetti rigorosamente al di sotto del piano di taglio (ma, almeno parzialmente, entro l'intervallo di visualizzazione), sono mostrati come visti dall'alto. I componenti sono visualizzati in base alle impostazioni di visibilità dell'elemento famiglia per Pianta/Pianta del controsoffitto. Per ulteriori informazioni, vedere Gestione della visibilità e del livello di dettaglio della famiglia.
- I muri di lunghezza inferiore a 6 piedi (o 2m quando si lavora in unità metriche) non vengono tagliati, anche se intersecano il piano di taglio.
I 6 piedi vengono misurati dalla parte superiore del gruppo di delimitazione fino alla parte inferiore dell'intervallo di visualizzazione primario. Ad esempio, se si crea un muro con una superficie superiore inclinata, quando la parte superiore del muro è a 6 piedi dall'intervallo di visualizzazione primario, il muro viene tagliato all'altezza del piano di taglio. Quando la parte superiore del muro è inferiore a 6 piedi, l'intero muro viene visualizzato in proiezione anche nel punto di intersezione con il piano di taglio. Ciò si verifica sempre quando viene specificato il valore Non collegata per la proprietà Vincolo di altezza del muro
- Vi sono solo poche categorie i cui elementi, se posizionati al di sopra del piano di taglio (ma parzialmente al di sotto del piano di ritaglio superiore), vengono mostrati all'interno di una pianta. Queste categorie comprendono finestre, arredi fissi e modelli generici. Tali oggetti vengono mostrati come visti dall'alto.
- Generalmente nella vista non vengono mostrati gli elementi del modello collocati oltre l'intervallo di visualizzazione. Fanno eccezione pavimenti, scale, rampe e componenti che sono collocati o montati sul pavimento (come gli arredi), che vengono visualizzati anche quando si trovano leggermente al di sotto dell'intervallo di visualizzazione.
Le fasce, le grondaie e i bordi del solaio vengono mostrati quando le relative parti inferiori rientrano nella tolleranza della parte inferiore dell'intervallo di visualizzazione primario.
Per i pavimenti, i pavimenti strutturali e le platee che non rientrano nell'intervallo di visualizzazione, viene utilizzato un intervallo modificato a 4 piedi (circa 1,22 metri) sotto la parte inferiore dell'intervallo primario. I pavimenti vengono disegnati con uno stile di linea impostato su Oltre se il pavimento rientra nell'intervallo modificato.
- La visibilità nelle viste di pianta del controsoffitto è simile a quella delle viste di pianta, con la differenza che gli oggetti vengono visualizzati dal basso e riflessi.
