Per ruotare il pilastro durante il posizionamento
- Nella barra multifunzione, fare clic su
Pilastro strutturale. - Scheda Struttura
gruppo Struttura Pilastro - Scheda Architetturagruppo Costruiscimenu a discesa Pilastro Pilastro strutturale
Come selezionare questa opzione
- Scheda Struttura
- Nella tavolozza Proprietà, selezionare un tipo di pilastro dal menu a discesa Selettore di tipo.
- Nella barra delle opzioni:
- Ruota dopo il posizionamento. Selezionare questa opzione per ruotare la colonna immediatamente dopo il posizionamento.
- Livello. (Solo viste 3D) Selezionare un livello per la base della colonna. Per le viste di pianta, il livello della vista corrisponde al livello di base della colonna.
- Profondità: Questa impostazione consente di disegnare un pilastro procedendo dalla base verso l'alto. Per disegnare un pilastro procedendo dalla base verso l'alto, selezionare Altezza.
- Livello/Non collegata. Selezionare un livello per la parte superiore della colonna, oppure selezionare Non collegata e specificare l'altezza della colonna.
- Fare clic per posizionare il pilastro.

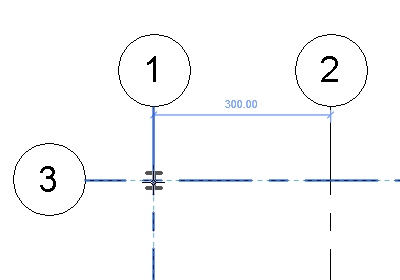

I pilastri eseguono lo snap alla geometria esistente. Quando si posizionano pilastri in corrispondenza delle intersezioni della griglia, entrambi i gruppi di linee di griglia vengono evidenziati.
È possibile aggiungere colonne nelle viste di pianta e 3D. L'altezza della colonna viene definita in base alle proprietà del livello di base e del livello superiore, nonché agli offset.
Durante il posizionamento di pilastri, utilizzare la BARRA SPAZIATRICE per cambiare l'orientamento. Ogni volta che si preme la BARRA SPAZIATRICE, il pilastro viene ruotato e allineato alle griglie intersecanti nel punto selezionato. In assenza di griglie, premere la BARRA SPAZIATRICE per ruotare il pilastro di 90 gradi.
