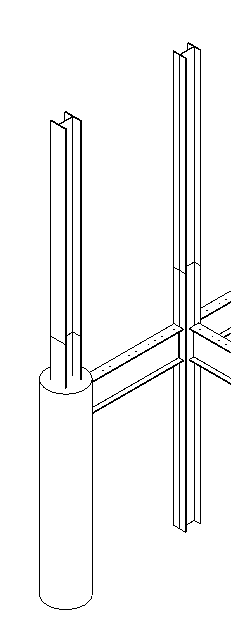

I pilastri strutturali sono utilizzati per modellare gli elementi verticali portanti di un edificio. Pur avendo in comune molte proprietà con le colonne architettoniche, i pilastri strutturali presentano proprietà aggiuntive definite in base alla propria configurazione e a standard di settore. I pilastri strutturali differiscono inoltre dalle colonne architettoniche nel comportamento.
Gli elementi strutturali quali travi, controventi e plinti possono essere uniti a pilastri strutturali ma non a colonne architettoniche.
I disegni e i modelli creati dagli architetti solitamente contengono una griglia e colonne architettoniche. Per creare pilastri strutturali occorre posizionare ciascun pilastro manualmente oppure utilizzare lo strumento Su griglie per aggiungere un pilastro alle intersezioni di griglia selezionate.
È possibile creare pilastri strutturali nelle viste 3D o di pianta.
Aggiunta di pilastri nella vista 3D
Prima di aggiungere i pilastri strutturali si consiglia di impostare la griglia, in quanto essi eseguono lo snap alle linee della griglia (vedere Aggiunta di griglie).
Esempio di griglia per l'inserimento di elementi strutturali
Le linee della griglia forniscono anche piani verticali per i controventi. Fare clic sulla scheda Strutturagruppo Riferimento
Griglia.
I pilastri strutturali si associano ad altri elementi strutturali. Per ulteriori informazioni, vedere Associazione di colonne.
