Parte 6 - Posizionamento di porte

Categoria Nuovi utenti Tempo richiesto 10 minuti File dell'esercitazione usati GSG_06_place_doors.rvt, bifold-4 Panel.rfa, Casement 3x3 with Trim.rfa, Double-Glass 2.rfa, Single-Glass 2.rfa

In questo esercizio si caricheranno tipi di porta nel progetto, quindi si aggiungeranno porte interne ed esterne al modello.

Obiettivi

• Caricamento di famiglie di porte.
• Modifica dei tipi di porta mediante il selettore di tipo.
• Inserimento di porte nel modello.
• Modifica della direzione di oscillazione di una porta prima dell'inserimento mediante la barra spaziatrice.
• Modifica dell'orientamento di una porta dopo l'inserimento mediante i controlli di inversione.

Guarda il video

Caricamento di famiglie

1. Aprire il progetto GSG_06_place_doors.rvt.
2. Fare clic sulla scheda Inseriscigruppo Carica da libreria (Carica famiglia).
3. Nella finestra di dialogo Carica famiglia, individuare la cartella in cui sono stati salvati i file di famiglia per l'esercizio.
4. Tenere premuto CTRL e selezionare i file seguenti, quindi fare clic su Apri.
   • bifold-4 Panel.rfa
   • Casement 3x3 with Trim.rfa
   • Double-Glass 2.rfa
   • Single-Glass 2.rfa

Posizionamento di porte

1. Nel Browser di progetto, in Piante dei pavimenti, fare doppio clic su 02 - Entry Level.
2. Nella tavolozza Proprietà, in Sottostante, selezionare Nessuno.

   Se gli elementi sottostanti del livello inferiore non vengono visualizzati, risulta più facile vedere i muri del piano corrente.

3. Fare clic sulla scheda Architetturagruppo Costruisci (Porta).
4. Nel selettore di tipo, verificare che sia selezionato Double-Glass 2.
5. Se necessario, fare clic sulla scheda Modifica | Posiziona Portagruppo Etichetta (Etichetta al posizionamento) per inserire etichette insieme alle porte.

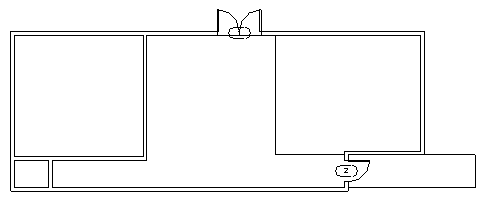

6. Fare clic per posizionare una porta in corrispondenza del muro esterno nord dell'edificio, come illustrato.

7. Nel selettore di tipo, in Single-Glass 2, fare clic su 36" x 84".
8. Fare clic per posizionare una porta in corrispondenza del muro est inferiore, come illustrato.

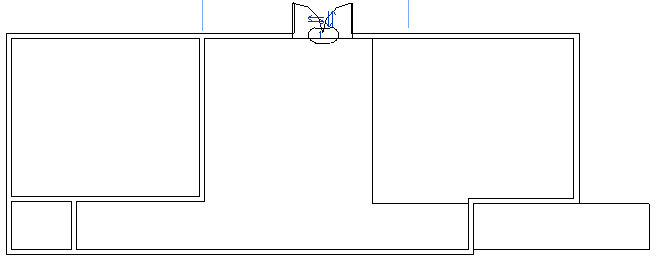

   Nota: Per modificare la direzione di oscillazione o il lato del cardine durante l'inserimento della porta, premere la barra spaziatrice. Per modificare la direzione di apertura dopo il posizionamento di una porta, fare clic sulle frecce di inversione.

9. Nel selettore di tipo, in Single-Flush, fare clic su 36" x 84".
10. Posizionare altre due porte a livello dell'ingresso, come illustrato.

11. Aprire la pianta del pavimento 01 - Lower Level.
12. Fare clic sulla scheda Architetturagruppo Costruisci (Porta).

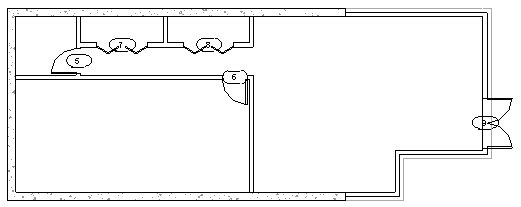

13. Posizionare porte in corrispondenza delle posizioni illustrate, modificando il tipo di porta con l'ausilio del selettore di tipo, in base alle esigenze.
