Creazione di un abbaino mediante le frecce di inclinazione

  1. Disegnare il perimetro di un tetto, incluse le linee di definizione dell'inclinazione.
  2. In modalità di disegno, fare clic sulla scheda Modifica | Crea perimetro tettogruppo Modifica (Dividi elemento).

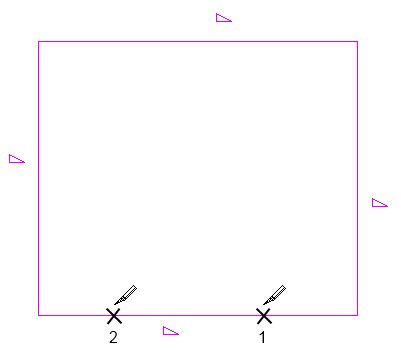

  3. Dividere una delle linee del perimetro in due punti in modo da creare un segmento mediano (abbaino), quindi fare clic su Modifica.
  4. Se il segmento dell'abbaino è di definizione dell'inclinazione (), selezionare la linea e, nella tavolozza Proprietà, deselezionare l'opzione Definisce l'inclinazione del tetto.
  5. Fare clic sulla scheda Modifica | Crea perimetro tettogruppo Modifica (Freccia di inclinazione), quindi disegnare una freccia di inclinazione che va da un'estremità del segmento dell'abbaino fino al relativo punto medio.

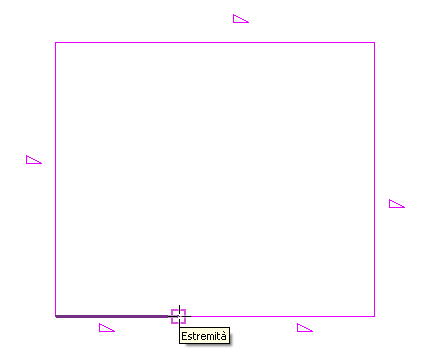

    Posizionamento corretto del cursore per le frecce di inclinazione

  6. Fare clic di nuovo su Freccia di inclinazione e disegnare una secondo freccia di inclinazione dall'altra estremità del segmento abbaino al relativo punto medio.

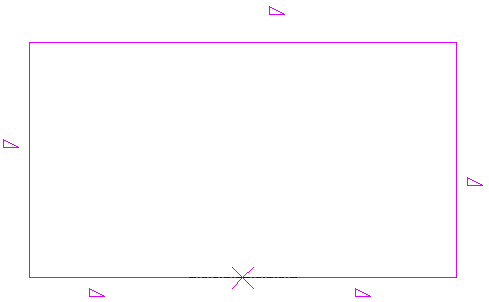

    Frecce di inclinazione correttamente disegnate

  7. Fare clic su (Termina modalità di modifica) e aprire una vista 3D per visualizzare il risultato.

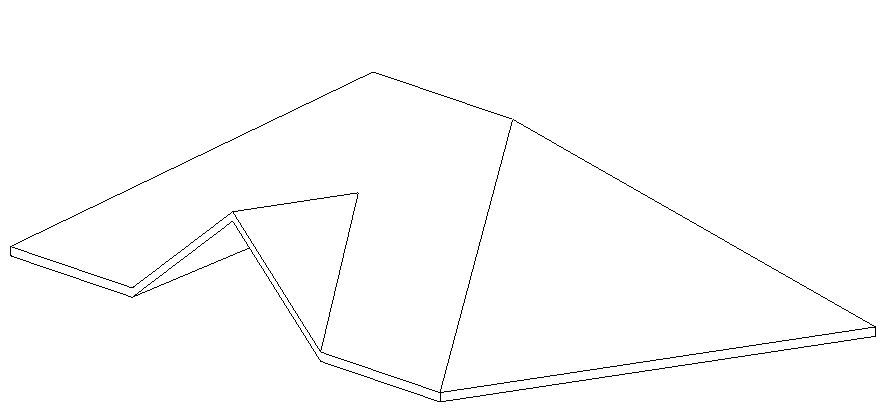

    Tetto a padiglione con abbaino
