Strumenti di estrusione e scanalatura

Quando si modificano muri composti verticalmente, utilizzare gli strumenti Estrusione muro e Scanalatura per controllare il posizionamento e la visualizzazione delle estrusioni o delle scanalature su tutti i muri di tale tipo.

Come aggiungere un'estrusione al tipo di muro

  1. Nella finestra di dialogo Modifica assieme, fare clic su Estrusione.
  2. Nella finestra di dialogo Estrusioni muro, fare clic su Aggiungi.
  3. Fare clic nella colonna Profilo e selezionare un profilo dal menu a discesa.
  4. Specificare un materiale per l'estrusione.
  5. In Distanza, specificare la distanza dalla parte superiore o dalla base del muro (selezionare Parte superiore o Base nella colonna Da).
  6. In Lato, specificare la parte interna o quella esterna del muro.
  7. Se necessario, specificare un valore in Offset.

    Un valore negativo avvicina l'estrusione al nucleo del muro.

  8. Selezionare Inverti per misurare la distanza a partire dalla parte superiore del profilo dell'estrusione anziché dalla parte inferiore.
  9. In Arretramento muri perimetrali, specificare la distanza di arretramento dagli inserti, quali finestre e porte, dell'estrusione.
  10. Selezionare Taglia il muro per tagliare la geometria dal muro host con l'estrusione.

    Quando un'estrusione viene spostata e incorporata nel muro, taglia la geometria dal muro. Nei modelli complessi con molte estrusioni, è possibile ottenere prestazioni migliori deselezionando questa opzione.

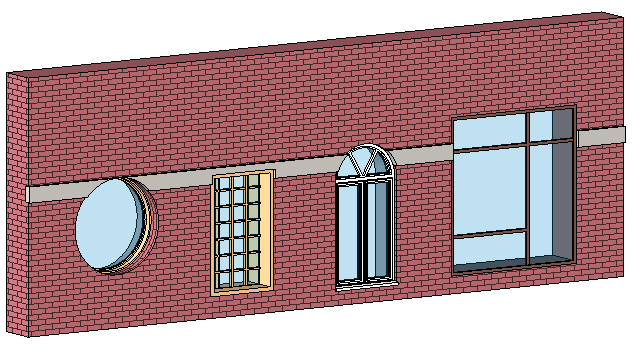

  11. Selezionare Tagliabile per tagliare l'estrusione con gli inserti del muro, come mostrato.

  12. Fare clic su OK.

Come aggiungere una scanalatura al tipo di muro

  1. Nella finestra di dialogo Modifica assieme, fare clic su Scanalature.
  2. Nella finestra di dialogo Scanalature, fare clic su Aggiungi.
  3. Selezionare un profilo dall'elenco.
    Nota: Per le scanalature non è possibile scegliere il materiale, in quanto corrisponde al materiale che viene tagliato.
  4. In Distanza, specificare la distanza dalla parte superiore o dalla base del muro (selezionare Parte superiore o Base nella colonna Da).
  5. In Lato, specificare la parte interna o quella esterna del muro.
  6. Se necessario, specificare un valore in Offset.

    Un valore negativo avvicina la scanalatura al nucleo del muro.

  7. Selezionare Inverti per misurare la distanza a partire dalla parte superiore del profilo della scanalatura anziché dalla parte inferiore.
  8. In Arretramento muri perimetrali, specificare la distanza di arretramento dagli inserti, quali finestre e porte, della scanalatura.
  9. Fare clic su OK.
