Definizione della geometria di una sorgente luminosa

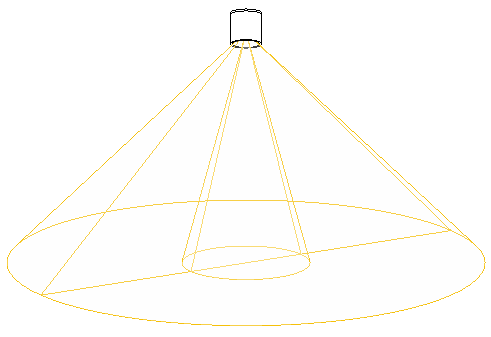

La geometria di una sorgente luminosa determina la forma della luce emessa dal dispositivo di illuminazione. Ad esempio, nell'immagine seguente è possibile osservare due differenti geometrie per le sorgenti luminose.

Nota: È possibile definire la geometria di una sorgente luminosa in una famiglia di dispositivi di illuminazione solo nell'Editor di famiglie. Nel contesto di un progetto, non è possibile modificare la geometria di una sorgente luminosa per un dispositivo di illuminazione.

Come definire la geometria di una sorgente luminosa

  1. Creare o aprire una famiglia di dispositivi di illuminazione.
  2. Nell'area di disegno, selezionare la sorgente luminosa.

    Nell'Editor di famiglie, la sorgente luminosa è generalmente rappresentata da una forma o da un contorno giallo.

    Nota: Se la sorgente luminosa non viene visualizzata nell'Editor di famiglie significa che non è attivata. Per attivarla, fare clic sulla scheda Creagruppo ProprietàParametri e categorie di famiglie, quindi selezionare Sorgente d'illuminazione e fare clic su OK.
  3. Fare clic sulla scheda Modifica | Sorgente d'illuminazionegruppo Illuminazione (Definizione sorgente d'illuminazione).

    In alternativa, nella tavolozza Proprietà, fare clic su Modifica per Definizione sorgente d'illuminazione.

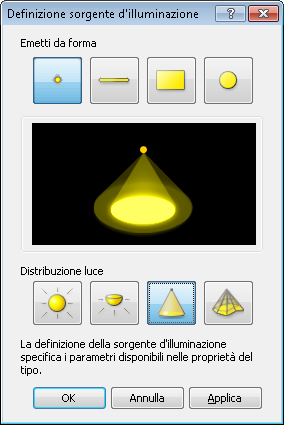

    Viene visualizzata la finestra di dialogo Definizione sorgente d'illuminazione.

  4. In Emetti da forma, selezionare la forma della luce emessa dalla sorgente luminosa, ovvero Punto, Linea, Rettangolo o Cerchio.
  5. In Distribuzione luce, selezionare la distribuzione della luce per la sorgente luminosa, ovvero Sfera, Semisfera, Riflettore o Diagramma fotometrico.
    Suggerimento: Se si intende specificare un file IES per definire la forma fotometrica della sorgente d'illuminazione, selezionare Diagramma fotometrico.

    L'immagine cambia per illustrare le impostazioni combinate. Queste impostazioni determinano i parametri disponibili per la sorgente d'illuminazione.

  6. Fare clic su OK.

    La forma della sorgente luminosa può cambiare nell'area di disegno, a seconda delle impostazioni selezionate per la definizione della sorgente luminosa.

  7. Salvare le modifiche alla famiglia di dispositivi di illuminazione.
