In Revit LT, una vista del modello di edificio contiene molti oggetti e una grande quantità di dati. Quando si esporta un file per utilizzarlo in un'altra applicazione, Revit LT esporta solo gli oggetti visibili nelle viste. Riducendo la quantità di geometria del modello esportata e i relativi dati sottostanti, è possibile effettuare quanto segue:
- Migliorare il processo di esportazione.
- Ridurre le dimensioni del file esportato.
- Migliorare le prestazioni nell'applicazione in cui si importa il file.
- Ridurre il numero di elementi non essenziali presenti nel file esportato e di conseguenza il tempo necessario ad eliminare tali oggetti dopo l'importazione del file in un'applicazione .
Per ridurre la quantità di geometria da esportare, utilizzare i metodi descritti di seguito.
Disattivare la visibilità degli elementi grafici
Per disattivare la visibilità degli elementi grafici in una vista, fare clic sulla scheda Vista
gruppo Grafica
(Visibilità/Grafica). Per ulteriori informazioni, vedere GUID-62EE20DA-E773-4049-B90C-38EAC5FE1814.htm#WS46B90C3CB2C58CAD922804FC7FA4315F-7F7D.
Disattivare la visibilità di categorie di elementi nella vista, come appropriato. Ad esempio, in una vista 3D da esportare è possibile nascondere gli elementi topografici. Se si desidera eseguire il rendering di una scena d'esterni, disattivare tutti gli elementi visualizzati all'interno dell'edificio. In questo modo si riduce il numero di oggetti e la quantità di dati esportati da Revit LT e importati in un'altra applicazione e si migliorano le prestazioni.
Utilizzare un riquadro di sezione o una regione di taglio
Per definire una specifica parte del progetto da esportare, utilizzare un riquadro di sezione in una vista 3D o una regione di taglio in una vista 2D. Gli elementi che si trovano completamente al di fuori del riquadro di sezione o della regione di taglio non vengono inclusi nel file di esportazione. Questo metodo è particolarmente utile nei modelli di grandi dimensioni. Ad esempio, per un rendering di interni di una sala conferenze in un edificio commerciale, utilizzare il riquadro di sezione per esportare una vista 3D della sala conferenze e ignorare il resto dell'edificio.
Impostare il livello di dettaglio
Per impostare il livello di dettaglio per una vista, fare clic su Livello di dettaglio nella barra dei controlli della vista, nella parte inferiore dell'area di disegno, e selezionare il livello desiderato, ovvero basso, medio o alto.
Specificare un livello di dettaglio basso o medio per ridurre la quantità di dettagli nella vista di Revit LT. In questo modo è possibile ridurre il numero di oggetti da esportare e le dimensioni del file esportato, migliorando le prestazioni nell'applicazione in cui il file viene importato.
Esempio

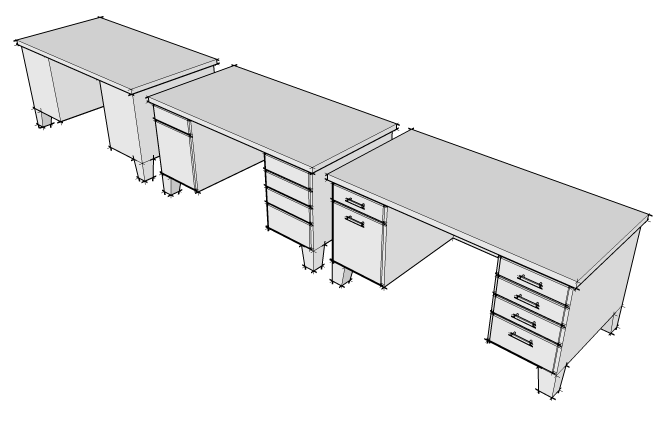

Dati di progetto esportati in Trimble® SketchUp® con livelli di dettaglio basso, medio e alto.
