- Posizionare i nuovi piani di riferimento in modo che siano allineati con gli assi principali della geometria pianificata.
- Assegnare a ciascun piano di riferimento un nome che consenta di impostarlo come piano di lavoro corrente. Il nome consente di visualizzare il piano di riferimento in modo che sia possibile selezionarlo per l'utilizzo come piano di lavoro.
- Specificare la proprietà dei piani di riferimento in base a cui viene eseguita la quotatura della famiglia al momento del posizionamento in un progetto.
Prima di creare la geometria della famiglia, è necessario disegnare i piani di riferimento. È quindi possibile eseguire lo snap dei disegni e della geometria ai piani di riferimento.

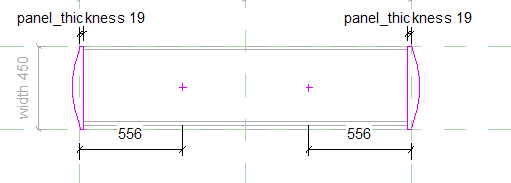

Famiglia di librerie creata all'interno della struttura dei piani di riferimento

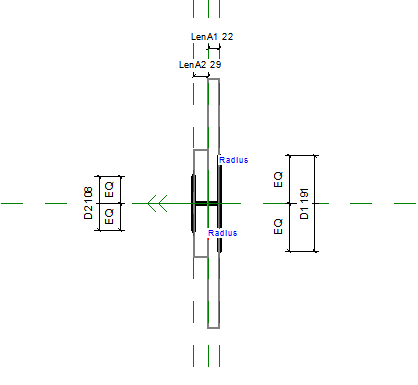

Famiglia di flange creata all'interno della struttura dei piani di riferimento

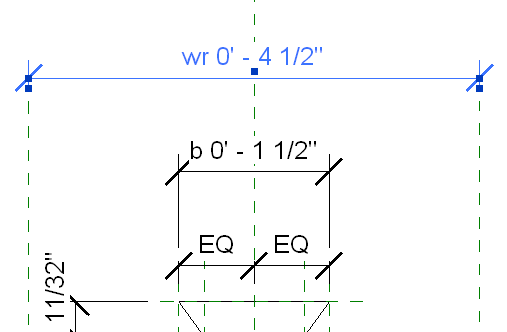

Famiglia di solette in metallo creata all'interno della struttura dei piani di riferimento
- Fare clic sulla scheda Crea
gruppo Riferimento
(Piano di riferimento). - Specificare i punti iniziale e finale del piano di riferimento.
- Assegnare al piano di riferimento un nome che consenta di identificarlo facilmente in altre viste:
- Selezionare il piano di riferimento, quindi nella tavolozza Proprietà, area Dati identità, in Nome, digitare un nome per il piano di riferimento.
- Fare clic su Applica.
Come distribuire piani di riferimento
