Parte 8 - Posizionamento di una facciata continua

Categoria Nuovi utenti Tempo richiesto 10 minuti File dell'esercitazione usati GSG_08_place_curtainwall.rvt

In questo esercizio si convertiranno i muri esterni in facciate continue.

Obiettivi

• Divisione del muro esistente mediante lo strumento Dividi.
• Modifica del tipo di muro per la creazione di una facciata continua.
• Creazione di un tipo di facciata continua e modifica del motivo griglia.

Guarda il video

Creazione di una facciata continua

1. Aprire il progetto GSG_08_place_curtainwall.rvt.
2. Verificare che sia aperta la pianta del pavimento 01 - Lower Level.
3. Eseguire lo zoom per visualizzare l'angolo nordest dell'edificio.
4. Fare clic sulla scheda Modificagruppo Modifica (Dividi elemento).

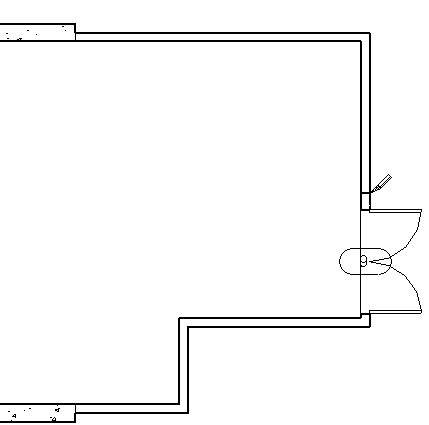

5. Fare clic sul muro est appena al di sopra della porta per dividere il muro, quindi premere ESC due volte.

6. Nella barra degli strumenti Accesso rapido, fare clic su (Vista 3D di default).
7. Tenendo premuto CTRL, selezionare la parte del muro est e la parte adiacente del muro nord, come illustrato. Fare clic sul bordo del muro per selezionare l'elemento.

8. Nel selettore di tipo, in Facciata continua, fare clic su Storefront.
9. Con la facciata continua selezionata nell'area di disegno, nella tavolozza Proprietà fare clic su (Modifica tipo).
10. Nella finestra di dialogo Proprietà del tipo, fare clic su Duplica.
11. Nella finestra di dialogo Nome, immettere House Wall e fare clic su OK.
12. In Griglia verticale, in Spaziatura, immettere 4'.
13. In Griglia orizzontale, in Spaziatura, immettere 4', quindi fare clic su OK.

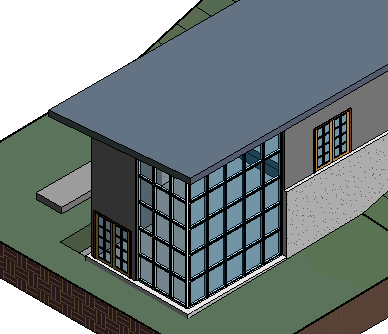

    La nuova spaziatura viene applicata ad entrambe le facciate continue e il nuovo tipo di muro viene incluso nel progetto.
