Creazione di un'inclinazione del tetto tramite la proprietà Definisce l'inclinazione

Applicando la proprietà Definisce l'inclinazione alle linee di contorno di un tetto, è possibile creare diversi tipi di linee del tetto.

  1. In modalità di disegno, selezionare una linea di contorno del tetto che definisce l'inclinazione (come indicato dal simbolo ).
  2. Nella tavolozza Proprietà, selezionare o deselezionare Definisce l'inclinazione del tetto.
  3. Per specificare l'inclinazione trasversale del tetto, selezionare una linea di contorno che definisce l'inclinazione, fare clic sul valore numerico di definizione dell'inclinazione nell'area di disegno e immettere un valore di inclinazione.

    È possibile specificare il formato della proprietà Inclinazione nella finestra di dialogo Unità di misura.

Esempi

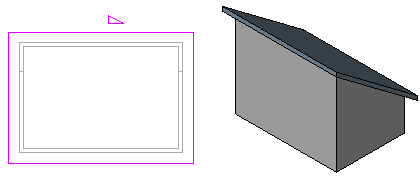

Una linea inclinata che forma un tetto piatto

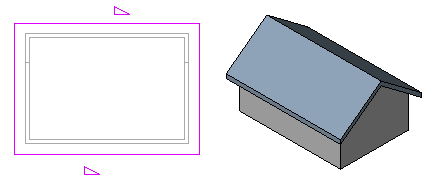

Due linee con inclinazione opposta che formano uno spiovente

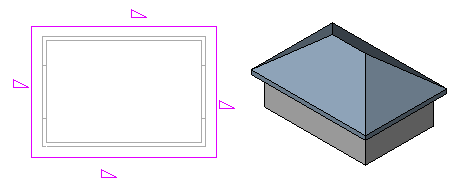

Tre o quattro linee inclinate formano un tetto a padiglione

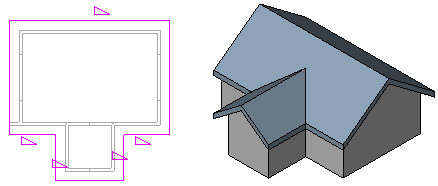

Altri layout del tetto e linee inclinate producono risultati diversi
