Esame degli elementi privi di collegamenti dei modelli collegati

Gli elementi e le etichette possono diventare privi di collegamenti quando:

• Quando nel progetto host è stato aggiunto un elemento precedentemente ospitato da un elemento del modello collegato e l'elemento collegato è stato successivamente spostato o eliminato.

Nota: È possibile che i collegamenti delle etichette vadano persi in seguito ad alcune operazioni, quali la creazione di copie speculari oppure operazioni di copia e incolla. Poiché queste operazioni eliminano l'elemento originale e ne creano una copia con un ID diverso, è possibile che l'etichetta risultante risulti priva di collegamenti.

È possibile esaminare tali elementi ed etichette privi di collegamenti e selezionare nuovi host oppure eliminarli dal progetto host.

Come esaminare gli elementi privi di collegamenti

1. Fare clic sulla scheda Gestiscimenu a discesa del gruppo Gestisci progetto (Riconcilia host).

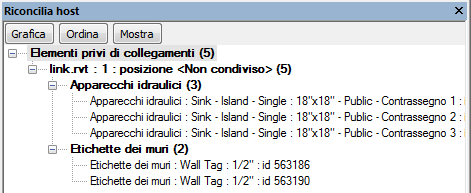

Viene visualizzato il browser Riconcilia host. Per default, questo componente è ancorato sul lato destro della finestra. È possibile spostarlo trascinando la relativa barra del titolo nella posizione desiderata. Per ulteriori informazioni sulla modifica delle dimensioni e della posizione del browser Riconcilia host, vedere Finestre ancorabili.

2. (Facoltativo) Per individuare gli elementi privi di collegamenti, effettuare le seguenti operazioni:

   Modificare le impostazioni grafiche

   1. Nel browser Riconcilia host, fare clic su Grafica.
   2. Nella finestra di dialogo Grafica, selezionare Applica impostazioni ad elementi nell'elenco.
   3. Specificare i valori relativi a Spessore, Colore e Modello.

      Nel progetto vengono visualizzati gli elementi privi di collegamenti utilizzando le impostazioni specificate.

   Visualizzare un elemento privo di collegamento

   1. Nel browser Riconcilia host, selezionare l'elemento privo di collegamenti che si desidera individuare.
   2. Fare clic su Mostra.

      In Revit LT, l'elemento viene visualizzato e, se necessario, viene aperta un'altra vista ed eseguito lo zoom.

3. Per eliminare un elemento privo di collegamenti non più necessario, selezionare l'elemento nel browser Riconcilia host, quindi fare clic con il pulsante destro del mouse e scegliere Elimina.
4. Per modificare l'host di un elemento privo di collegamenti, selezionare l'elemento nel browser Riconcilia host, quindi fare clic con il pulsante destro del mouse e scegliere Seleziona host. Nell'area di disegno, selezionare infine il nuovo host.
