Bordi del solaio del pavimento

È possibile aggiungere bordi del solaio selezionando i bordi orizzontali dei pavimenti. È anche possibile selezionare delle linee del modello.

1. Fare clic su (Pavimento: Bordo solaio).

   Come selezionare questa opzione

   • Scheda Architettura gruppo Costruisci menu a discesa Pavimento (Pavimento: Bordo solaio)
2. Evidenziare i bordi orizzontali dei pavimenti e fare clic per posizionare un bordo del pavimento.

   È anche possibile fare clic sulle linee del modello. In Revit LT, i bordi selezionati vengono considerati come un unico bordo del solaio continuo. I segmenti di un bordo del solaio si congiungono quando si incontrano agli angoli.

3. Per completare il bordo del solaio corrente, fare clic sulla scheda Modifica | Inserisci bordo solaiogruppo Posizionamento Riavvia bordo solaio.
4. Per iniziare a creare un altro bordo di solaio, spostare il cursore su un nuovo bordo e fare clic per posizionarlo.
5. Per completare l'inserimento dei bordi del solaio, fare clic sulla scheda Modifica | Inserisci bordo solaiogruppo SelezionaModifica.

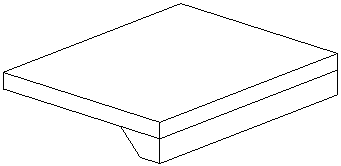

   Bordo aggiunto ad un pavimento

Suggerimenti

• I bordi dei pavimenti possono essere posizionati in viste 2D, ad esempio viste di pianta o sezione, o in viste 3D. Cercare riferimenti validi nella barra di stato. Ad esempio, durante il posizionamento di un bordo del pavimento, nella barra di stato potrebbe essere visualizzato Pavimenti : Pavimento di base : Riferimento.
• Durante il posizionamento di un bordo del solaio in sezione, posizionare il cursore vicino agli angoli del pavimento per evidenziare il riferimento.
